Фланцы для буровых рукавов

Ключевое преимущество фланцев в том, что они обеспечивают большую площадь поверхности соединения. Такое решение позволяет перераспределять действующую на зоны стыковки разных элементов трубопровода нагрузку – это особенно важно при работе с трубами и рукавами больших диаметров.

Фланцы могут быть изготовлены из стали различных марок. Мы выбираем наиболее подходящий материал, исходя из потребностей конкретного клиента и предполагаемых условий эксплуатации готового изделия – например, в номенклатуре производства Гидроком-М есть изделия для соединения гидравлических систем при экстремальных климатических воздействиях или при работе с агрессивными средами.

Готовы быстро изготовить и поставить фланцы любого размера, сделанные по нужному вам стандарту.

Наша компания изготавливает фланцы в соответствии со стандартами:
-ГОСТ 33259-2015 (12815 – 12822) / ISO 7005-1:2011
-ГОСТ 28919-91
-DIN 2527, 2543-45, 2558, 2561, 2565-69, 2573, 2576, 2628-38, 2641-42, 2652-53, 2655-56, 2673, 28115, 86029-30
-ASME (ANSI) B 16.5
-API Spec 6A



Фланцы по стандарту ГОСТ 33259-2015

Стандарт ГОСТ 33259-2015 распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN250.

<

Типы фланцев

тип 1

тип 2

тип 3

 Тип 01 - Фланец стальной плоский приварной

*Штрихпунктирная линия - для уплотнительной поверхности исполнения А (PN1, PN2,5 и PN6)

 Тип 02 - Фланец стальной плоский свободный на приварном кольце Тип 03 - Фланец стальной плоский свободный на отбортовке

тип 4

тип 5

тип 6
 Тип 04 - Фланец стальной плоский свободный на хомуте под приварку  Тип 11 - Фланец стальной приварной встык Тип 21 - Фланец корпуса арматуры



Типы уплотнительной поверхности

Стандартом ГОСТ 33259-2015 предусмотрены различные варианты исполнения поверхности для герметичного соединения с ответной частью (смежным фланцем) присоединяемого элемента трубопровода.

плоскость  соединительный выступ  шип паз

Исполнение А - Плоскость

*только для PN1, PN2,5 и PN6

Исполнение В - Соединительный выступ Исполнение C, L -  Шип Исполнение D, M - Паз
 выступ  впадина под прокладку овального сечения  под линзовую прокладку
Исполнение Е - Выступ Исполнение F - Впадина Исполнение J - Под прокладку овального сечения Исполнение К - Под линзовую прокладку
Примечание - Уплотнительные поверхности исполнений L и М используют под фторопластовые прокладки.

Формула заказа и маркировки фланцев по ГОСТ 33259-2015

формула заказа
Пример. Маркировка для тального приварного встык фланца DN50 на давление PN40, тип 11, ряд 1, исплнение М из стали 25 по IV группе контроля:

 50-40-11-1-М-Ст25-IV



 Обозначение  DN  PN  D наружн.  D между отверстий  Кол-во отверстий
  мм бар мм мм шт
10-1 10 1 75 50 4
10-2,5 10 2,5 75 50 4
10-6 10 6 75 50 4
10-10 10 10 90 60 4
10-16 10 16 90 60 4
10-25 10 25 90 60 4
10-40 10 40 90 60 4
10-63 10 63 100 70 4
10-100 10 100 100 70 4
10-160 10 160 100 70 4
10-250 10 250 125 85 4
15-1 15 1 80 55 4
15-2,5 15 2,5 80 55 4
15-6 15 6 80 55 4
15-10 15 10 95 65 4
15-16 15 16 95 65 4
15-25 15 25 95 65 4
15-40 15 40 95 65 4
15-63 15 63 105 75 4
15-100 15 100 105 75 4
15-160 15 160 105 75 4
15-200 15 200 120 82 4
15-250 15 250 130 90 4
20-1 20 1 90 65 4
20-2,5 20 2,5 90 65 4
20-6 20 6 90 65 4
20-10 20 10 105 75 4
20-16 20 16 105 75 4
20-25 20 25 105 75 4
20-40 20 40 105 75 4
20-63 20 63 125 90 4
20-100 20 100 125 90 4
20-160 20 160 125 90 4
20-200 20 200 130 90 4
20-250 20 250 130 90 4
25-1 25 1 100 75 4
25-2,5 25 2,5 100 75 4
25-6 25 6 100 75 4
25-10 25 10 115 85 4
25-16 25 16 115 85 4
25-25 25 25 115 85 4
25-40 25 40 115 85 4
25-63 25 63 135 100 4
25-100 25 100 135 100 4
25-160 25 160 135 100 4
25-200 25 200 150 102 4
25-250 25 250 150 105 4
32-1 32 1 120 90 4
32-2,5 32 2,5 120 90 4
32-6 32 6 120 90 4
32-10 32 10 135 100 4
32-16 32 16 135 100 4
32-25 32 25 135 100 4
32-40 32 40 135 100 4
32-63 32 63 150 110 4
32-100 32 100 150 110 4
32-160 32 160 150 110 4
32-200 32 200 160 115 4
32-250 32 250 160 115 4
40-1 40 1 130 100 4
40-2,5 40 2,5 130 100 4
40-6 40 6 130 100 4
40-10 40 10 145 110 4
40-16 40 16 145 110 4
40-25 40 25 145 110 4
40-40 40 40 145 110 4
40-63 40 63 165 125 4
40-100 40 100 165 125 4
40-160 40 160 165 125 4
40-200 40 200 170 124 4
40-250 40 250 185 135 4
50-1 50 1 140 110 4
50-2,5 50 2,5 140 110 4
50-6 50 6 140 110 4
50-10 50 10 160 125 4
50-16 50 16 160 125 4
50-25 50 25 160 125 4
50-40 50 40 160 125 4
50-63 50 63 175 135 4
50-100 50 100 195 145 4
50-160 50 160 195 145 4
50-200 50 200 210 160 8
50-250 50 250 200 150 8
65-1 65 1 160 130 4
65-2,5 65 2,5 160 130 4
65-6 65 6 160 130 4
65-10 65 10 180 145 4
65-16 65 16 180 145 4
65-25 65 25 180 145 8
65-40 65 40 180 145 8
65-63 65 63 200 160 8
65-100 65 100 220 170 8
65-160 65 160 220 170 8
65-200 65 200 260 203 8
65-250 65 250 230 180 8
80-1 80 1 185 150 4
80-2,5 80 2,5 185 150 4
80-6 80 6 185 150 4
80-10 80 10 195 160 4
80-16 80 16 195 160 4
80-25 80 25 195 160 8
80-40 80 40 195 160 8
80-63 80 63 210 170 8
80-100 80 100 230 180 8
80-160 80 160 230 180 8
80-200 80 200 290 230 8
80-250 80 250 255 200 8
100-1 100 1 205 170 4
100-2,5 100 2,5 205 170 4
100-6 100 6 205 170 4
100-10 100 10 215 180 8
100-16 100 16 215 180 8
100-25 100 25 230 190 8
100-40 100 40 230 190 8
100-63 100 63 250 200 8
100-100 100 100 265 210 8
100-160 100 160 265 210 8
100-200 100 200 360 292 8
100-250 100 250 300 235 8
125-1 125 1 235 200 8
125-2,5 125 2,5 235 200 8
125-6 125 6 235 200 8
125-10 125 10 245 210 8
125-16 125 16 245 210 8
125-25 125 25 270 220 8
125-40 125 40 270 220 8
125-63 125 63 295 240 8
125-100 125 100 310 250 8
125-160 125 160 310 250 8
125-200 125 200 385 318 12
125-250 125 250 340 275 12
150-1 150 1 260 225 8
150-2,5 150 2,5 260 225 8
150-6 150 6 260 225 8
150-10 150 10 280 240 8
150-16 150 16 280 240 8
150-25 150 25 300 250 8
150-40 150 40 300 250 8
150-63 150 63 340 280 8
150-100 150 100 350 290 12
150-160 150 160 350 290 12
150-200 150 200 440 360 12
150-250 150 250 390 320 12
200-1 200 1 315 280 8
200-2,5 200 2,5 315 280 8
200-6 200 6 315 280 8
200-10 200 10 335 295 8
200-16 200 16 335 295 12
200-25 200 25 360 310 12
200-40 200 40 375 320 12
200-63 200 63 405 345 12
200-100 200 100 430 360 12
200-160 200 160 430 360 12
200-200 200 200 535 440 12
200-250 200 250 485 400 12
250-1 250 1 370 335 12
250-2,5 200 2,5 370 335 12
250-6 250 6 370 335 12
250-10 250 10 390 350 12
250-16 250 16 405 355 12
250-25 250 25 425 370 12
250-40 250 40 445 385 12
250-63 250 63 470 400 12
250-100 250 100 500 430 12
250-160 250 160 500 430 12
250-200 250 200 670 572 16
250-250 250 250 585 490 16
300-1 300 1 435 395 12
300-2,5 300 2,5 435 395 12
300-6 300 6 435 395 12
300-10 300 10 440 400 12
300-16 300 16 460 410 12
300-25 300 25 485 430 16
300-40 300 40 510 450 16
300-63 300 63 530 460 16
300-100 300 100 585 500 16
300-160 300 160 585 500 16
350-1 350 1 485 395 12
350-2,5 350 2,5 485 395 12
350-6 350 6 485 395 12
350-10 350 10 500 400 12
350-16 350 16 520 410 12
350-25 350 25 550 430 16
350-40 350 40 570 450 16
350-63 350 63 595 460 16
350-100 350 100 655 500 16
350-160 350 160 655 500 16
400-1 400 1 535 495 16
400-2,5 400 2,5 535 495 16
400-6 400 6 535 495 16
400-10 400 10 565 515 16
400-16 400 16 580 525 16
400-25 400 25 610 550 16
400-40 400 40 655 585 16
400-63 400 63 670 585 16
400-100 400 100 715 620 16
400-160 400 160 715 620 16
450-1 450 1 590 550 16
450-2,5 400 2,5 590 550 16
450-6 450 6 590 550 16
450-10 450 10 615 565 16
450-16 450 16 640 585 16
450-25 450 25 660 600 16
450-40 450 40 680 610 16
450-63 450 63 695 610 16
450-100 450 100 740 645 16
500-1 500 1 640 600 10
500-2,5 500 2,5 640 600 16
500-6 500 6 640 600 16
500-10 500 10 670 620 20
500-16 500 16 710 650 20
500-25 500 25 730 660 20
500-40 500 40 755 670 20
500-63 500 63 800 705 20
500-100 500 100 870 760 20
Фланцы по стандарту ГОСТ 28919-91

Тип исполнения 1.

28919 01

 Обозначение  Р раб.  Dу  D прохода  D наружн.  D между отверстий  Кол-во отверстий
  МПа мм мм мм мм шт
50х14 14 50 52 165 127 8
65х14 14 65 65 190 149 8
80х14 14 80 80 210 168 8
100х14 14 100 103 275 216 8
180х14 14 180 180 355 292 12
50х21 21 50 52 215 165 8
65х21 21 65 65 245 190,5 8
80х21 21 80 80 242 190,5 8
100х21 21 100 103 292 235 8
180х21 21 180 180 380 317,5 12
50х35 35 50 52 215 165 8
65х35 35 65 65 245 190,5 8
80х35 35 80 80 265 203 8
100х35 35 100 103 310 241 8
180х35 35 180 180 395 317,5 12

Тип исполнения 2.

28919 02

 Обозначение  Р раб.  Dу  D прохода  D наружн.  D между отверстий  Кол-во отверстий
  МПа мм мм мм мм шт
50х70 70 50 52 200 158,5 8
65х70 70 65 65 230 184 8
80х70 70 80 78 270 216 8
100х70 70 100 103 315 258,5 8
180х70 70 180 180 480 403 12
50х105 105 50 52 222 174,5 8
65х105 105 65 65 255 200 8
80х105 105 80 78 288 230 8
100х105 105 100 103 360 290,5 8
50х140 140 50 52 287 230,2 8
65х140 140 65 65 325 261,9 8
80х140 140 80 78 357 287,3 8
100х140 140 100 103 446 357,2 8
Фланцы по стандарту DIN
2527 blind flange 2573 2576 flat flange for welding slip on pn6 10 2543 2544 2545 flat flange for welding slip on 2627 2638 welding neck flange
Фланец глухой (заглушка)
DIN 2527
Фланец плоский под приварку
(PN6, PN10)
DIN 2573, 2576
Фланец плоский под приварку
(PN6, PN10)
DIN 2573, 2576
Фланец воротниковый под приварку
DIN 2627-2638
2641 2642 lapped joint flange plain collar 2652 2653 loose flange and ring for welding pn6 10 2655 2656 loose flange and ring for welding pn25 40 2673 loose flange and ring with neck for welding pn10
Фланец приварной внахлест
DIN 2641, 2642
Фланец свободный на приварном
кольце (PN6, PN10)
DIN 2652, 2653
Фланец свободный на приварном
кольце (PN25, PN40)
DIN 2655, 2656
Фланец свободный на приварном
кольце (PN10)
DIN 2673
2565 2566 2567 threaded flange with neck 2568 2569 threaded flange with neck pn64 100 28115 long neck welding flange pn10 and 25 86029 86030 hubbed slip on flange for welding
Фланец воротниковый резьбовой
(PN6 - PN40)
DIN 2565-2567
Фланец воротниковый резьбовой
(PN64 - PN100)
DIN 2568, 2569
Фланец воротниковый удлиненный
DIN 28115
Фланец с втулкой под приварку
DIN 86029, 86030



 DN  PN  D наружн.  D между отверстий  Кол-во отверстий
мм бар мм мм шт
6 6* 65 40 4
16** 75 50 4
25*** 75 50 4
40*** 75 50 4
8 6* 70 45 4
16** 80 55 4
25*** 80 55 4
40*** 80 55 4
* Применяется только для DIN 2565 "Фланец воротниковый резьбовой PN6"
** Применяется только для DIN 2566 "Фланец воротниковый резьбовой PN16"
*** Применяется только для DIN 2567 "Фланец воротниковый резьбовой PN25 и PN40"
10 2,5 75 50 4
6 75 50 4
10 90 60 4
16 90 60 4
25 90 60 4
40 90 60 4
64 100 70 4
100 100 70 4
160 100 70 4
250 125 85 4
320 125 85 4
400 125 85 4
15 2,5 80  55 4
6 80 55 4
10 95 65 4
16 95 65 4
25 95 65 4
40 95 65 4
64 105 75 4
100 105 75 4
160 105 75 4
250 130 90 4
320 130 90 4
400 145 100 4
20 2,5 90 65 4
6 90 65 4
10 105 75 4
16 105 75 4
25 105 75 4
40 105 75 4
64 130 90 4
100 130 90 4
25 2,5 100 75 4
6 100 75 4
10 115 85 4
16 115 85 4
25 115 85 4
40 115 85 4
64 140 100 4
100 140 100 4
160 140 100 4
250 150 105 4
320 160 115 4
400 180 130 4
32 2,5 120 90 4
6 120 90 4
10 140 100 4
16 140 100 4
25 140 100 4
40 140 100 4
64 155 110 4
100 155 110 4
40 2,5 130 100 4
6 130 100 4
10 150 110 4
16 150 110 4
25 150 110 4
40 150 110 4
64 170 125 4
100 170 125 4
160 170 125 4
250 185 135 4
320 195 145 4
400 220 165 4
50 2,5 140 110 4
6 140 110 4
10 165 125 4
16 165 125 4
25 165 125 4
40 165 125 4
64 180 135 4
100 195 145 4
160 195 145 4
250 200 150 8
320 210 160 8
400 235 180 8
65 2,5 160 130 4
6 160 130 4
10 185 145 4
16 185 145 4
25 185 145 4 (8)
40 185 145 4 (8)
64 205 160 8
100 220 170 8
160 220 170 8
250 230 180 8
320 255 200 8
400 290 225 8
80 2,5 190 150 4
6 190 150 4
10 200 160 4 (8)
16 200 160 4 (8)
25 200 160 8
40 200 160 8
64 215 170 8
100 230 180 8
160 230 180 8
250 255 200 8
320 275 220 8
400 305 240 8
100 2,5 210 170 4
6 210 170 4
10 220 180 4 (8)
16 220 180 8
25 235 190 8
25* 220 180 8
40 235 190 8
64 250 200 8
100 265 210 8
160 265 210 8
250 300 235 8
320 335 265 8
400 370 295 8
* Применяется только для DIN 28115 "Фланец воротниковый удлиненный PN25"
125 2,5 240 200 8
6 240 200 8
10 250 210 8
16 250 210 8
25 270 220  8
25* 250 210 8
40 270 220 8
64 295 240 8
100 315 250 8
160 315 250 8
250 340 275 12
320 380 310 12
400 415 340 12
* Применяется только для DIN 28115 "Фланец воротниковый удлиненный PN25"
150 2,5 265 225 8
6 265 225 8
6* 240 200 8
10 285 240 8
16 285 240 8
25 300 250 8
25** 285 240 8
40 300 250 8
64 345 280 8
100 355 290 12
160 355 290 12
250 390 320 12
320 425 350 12
400 475 390 12
*  Применяется только для DIN 2565 "Фланец воротниковый резьбовой PN6"
**  Применяется только для DIN 28115 "Фланец воротниковый удлиненный PN25"
175 6 295 255 8
10 315 270 8
16 315 270 8
25 330 280 8 (12)
40 350 295 12
64 375 310 12
100 385 320 12
160 390 320 12
320 485 400 12
200 2,5 320 280 8
6 320 280 8
6* 285 225 8
10 340 295 8
16 340 295 12
25 360 310 12
25** 340 295 12
40 375 320 12
64 415 345 12
100 430 360 12
160 490 360 12
250 485 400 12
320 525 235 16
400 585 490 16
*  Применяется только для DIN 2565 "Фланец воротниковый резьбовой PN6"
**  Применяется только для DIN 28115 "Фланец воротниковый удлиненный PN25"
250 2,5 375 335 12
6 375 335 8 (12)
10 395 350 8 (12)
16 405 355 12
25 425 370 12
40 450 385 12
64 470 400 12
100 505 430 12
160 515 430 12
250 585 490 16
320 640 540 16
300 2,5 440 395 12
6 440 395 12
10 445 400 12
16 460 410 12
25 485 430 12 (16)
40 515 450 16
64 530 460 16
100 585 500 16
160 585 500 16
350 2,5 490 445 12
6 490 445 12
10 505 460 12 (16)
16 520 470 16
25 555 490 16
40 580 510 16
64 600 525 16
100 655 560 16
400 2,5 540 495 16
6 540 495 16
10 565 515 16 (18)
16 580 525 16
25 620 550 16
40 660 585 16
64 670 585 16
450 6 595 550 16
10 615 565 16 (20)
16 640 585 20
500 2,5 645 600 20
6 645 600 20
10 670 620 20
16 715 650 20
25 730 660 20
40 755 670 20
Фланцы по стандарту ASME/ANSI B16.5

Стандарт ASME/ANSI B16.5 принят Американским обществом инженеров-механиков (American Society of Mechanical Engineers, ASME) и Американским национальным институтом стандартов (American National Standards Institute, ANSI). Он устанавливает параметры изделий: номинальное давление, рабочие температуры, используемые материалы, размеры, допуски, маркировка, испытания, тип крепежей, прокладок и соединений.

Наша компания производит фланцы по стандарту ASME/ANSI B16.5 следующего диапазона параметров:

Номинальный размер: от 1" до 8".

Класс: 150 - 2500.

Условное давление: до 43 МПа.



Типы фланцев ASME B16.5:

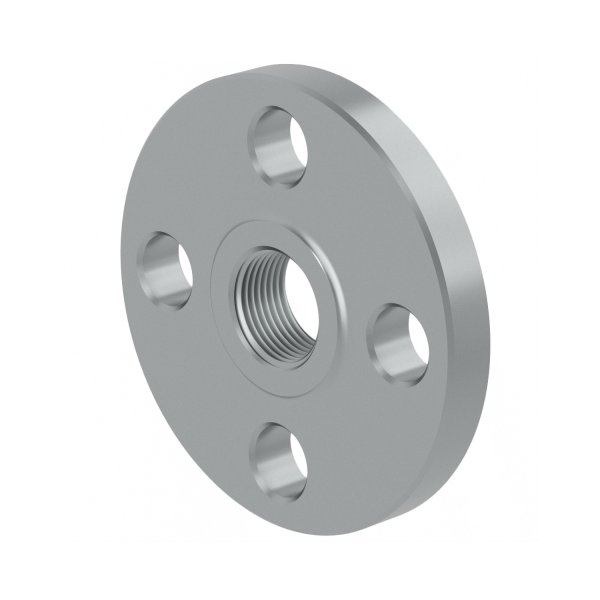

плоский  воротниковый  Фланец 3.4NPT clas150

Плоский

Slip On Flange (SO)

Воротниковый

Welding Neck Flange (WN)

Резьбовой

Threaded, Screwed Flange (ST)

раструбный   свободный на кольце глухой

Раструбный

Socket Weld Flange (SW)

Приварной внахлест

Lap Joint, Lapped Flange (LJ)

Глухой (Фланцевая заглушка)

Blind, Blank Flange (BL)



Типы соединительных поверхностей фланцев:

 Плоская поверхность (Flat Face)



FF ff

С соединительным выступом (Raised Face)



RF RF150 1 RF RF400

 C выступом (Male Face)

- класс давления 300 и выше

SM  SM LM  LM

C впадиной (Female Face)

класс давления 300 и выше

SF SF LF LF

С впадиной под прокладку (Ring Type Joint)



RTJ RTJ

C шипом (Tongue Face)

класс давления 300 и выше

ST ST LT LT

C пазом (Groove Face)

класс давления 300 и выше

SG SG LG LG

Примеры условного обозначения фланцев:

Круглый плоский фланец DN 6” класс 300 с выступом (LM) из стали 20

ASME B16.5 6” SO 300 LM Ст.20

Глухой фланец (заглушка) DN 12” класс 150 c соединительным выступом (RF) из стали 12Х18Н10Т

ASME B16.5 12” BL 150 RF 12Х18Н10Т
Фланцы по стандарту API Spec 6A / ISO 10423

 api 6a blind

api 6a neck

 Фланец глухой

Фланец воротниковый

 Размер  Р раб.  D внутр.  D наружн.  D под уплотнение  D между отверстий  Кол-во отверстий
дюймы МПа psi D, мм D, мм OD, мм В, мм С, мм шт
2 1/16" 13,8 2000 53,2 53,3 165 82,55 127,0 8
2 9/16" 65,9 63,5 190 101,6 149,2 8
3 1/8" 81,8 78,7 210 123,83 165,3 8
4 1/16" 108,7 103,1 275 149,23 215,9 8
5 1/8" 131,0 122,9 330 180,98 266,7 8
7 1/16" 181,8 147,1 355 211,5 292,1 12
2 1/16" 20,7 3000 53,2 50,0 215 95,25 165,0 8
2 9/16" 65,9 59,7 245 107,95 190,5 8
3 1/8" 81,8 74,4 240 123,83 190,5 8
4 1/16" 108,7 98,0 290 149,23 235,0 8
5 1/8" 131,0 122,9 350 180,98 279,4 8
7 1/16" 181,8 147,1 380 211,15 317,5 12
2 1/16" 34,5 5000 53,2 43,7 215 95,25 165,1 8
2 9/16" 65,9 54,9 245 107,95 190,5 8
3 1/8" 81,8 67,5 265 136,53 203,2 8
4 1/16" 108,7 88,1 310 161,93 241,3 8
5 1/8" 131,0 110,3 375 193,68 292,1 8
7 1/16" 181,8 132,6 395 211,15 317,5 12
2 1/16" 69 10000 53,2 53,2 200 73,58 158,8 8
2 9/16" 65,9 65,9 230 88,7 184,2 8
3 1/16" 78,6 78,6 270 103,61 215,9 8
4 1/16" 104,0 104,0 315 132,89 258,8 8
5 1/8" 131,0 131,0 360 159,74 300,0 12
7 1/16" 180,2 180,2 480 218,44 403,2 12
2 1/16" 103,5 15000 53,2 53,2 220 73,58 174,6 8
2 9/16" 65,9 65,9 255 88,70 200,0 8
3 1/16" 78,6 78,6 290 103,61 230,0 8
4 1/16" 104,0 104,0 360 132,89 290,5 8
5 1/8" 131,0 131,0 420 159,74 342,0 12
2 1/16" 138 20000 53,2 53,2 285 73,58 230,2 8
2 9/16" 65,9 65,9 325 88,7 261,9 8
3 1/16" 78,6 78,6 355 103,61 287,3 8
4 1/16" 104,0 104,0 445 132,89 357,2 8
