Фланец плоский. Slip On Flange (SO)

Фланец плоский приварной (накидной, сквозной, свободный на приварном кольце) может использоваться на всех классах давлений и доступен в полном диапазоне размеров. За счёт простого производства и лёгкого процесса эксплуатации он является наиболее востребованным.

Номинальный размер: от 1" до 8".

Класс: 150 – 1500.

Условное давление: до 25 МПа.

Монтаж: Фланец надевается на конец трубы и обычно устанавливается таким образом, чтобы поверхность фланца находилась на 0,375 дюйма (9,5 мм) дальше конца трубы. Это позволяет осуществлять двухстороннюю сварку фланца – один шов для прочности варится для присоединения стыковочной втулки фланца к трубе, а уплотняющий сварной шов варится внутри фланца на конце трубы. Если условия эксплуатации позволяют, то уплотняющий сварной шов не делается.

Наиболее активно данный вид фланцев используется при монтаже трубопроводных систем низкого давления – классы 150, 300.
Для монтажа в трубопроводах высокого давления этот вид фланцевых изделий малопригоден по нескольким факторам:
(1) соединение между фланцем и трубой является менее надёжным по сравнению с соединением с использованием воротниковых фланцев;
(2) метод прикрепления плоского фланца к трубопроводу провоцирует снижение стойкости к коррозийным образованиям.

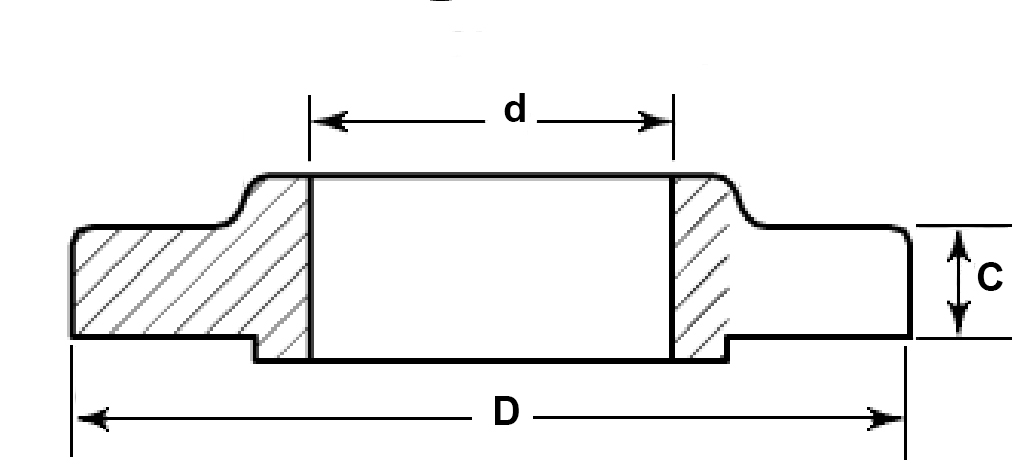

плоский плоский габариты



Ду (d)  Р раб. Диаметр Толщина Кол-во  Вес
дюймы Класс МПа d, мм D, мм С, мм отверстий кг
1"
150

2,0

34,5 110 12,7 4 0,8
2" 61,9 150 17,5 4 2,2
3" 90,7 190 22,3 4 4,1
4" 116,1 230 22,3 8 5,6
5" 143,8 255 22,3 8 6,3
6" 170,7 280 23,9 8 7,5
8" 221,5 345 27 8 12,6
1" 300
5,2 34,5 125 15,9 4 1,4
2" 61,9 165 20,7 8 3,4
3" 90,7 210 27 8 6,1
4" 116,1 255 30,2 8 10,1
5" 143,8 280 33,4 8 12,5
6" 170,7 320 35 12 14,1
1" 400 6,9 34,5 125 17,5 4 1,6
2" 61,9 165 25,4 8 3,7
3" 90,7 210 31,8 8 7,3
4" 116,1 255 35 8 11,5
5" 143,8 280 38,1 8 14,5
6" 170,7 320 41,3 12 19
1" 600 10,3 34,5 125 17,5 4 1,6
2" 61,9 165 25,4 8 3,7
3" 90,7 210 31,8 8 7,3
4" 116,1 275 38,1 8 15,8
5" 143,8 330 44,5 8 24,5
6" 170,1 355 47,7 12 29,5
1" 900 15,5 34,5 150 28,6 4 1,6
2" 61,9 215 38,1 8 3,7
3" 90,7 240 38,1 8 7,3
4"  116,1 290 44,5 8 15,8
5" 143,8 350 50,8 8 24,5
1" 1500 25,8 34,5 150 28,6 4 3,4
2" 61,9 215 38,1 8 9,8
3" * 265 47,7 8 18
4" * 310 54 8 27,8

 *параметр уточняется при заказе
