Рукава высокого давления всемирно известной компании Parker Hannifin Corp. - всегда в наличии на складе. Качество производимой продукции подтверждается сертификатами соответствия.

Для удобства выбора РВД, вы можете воспользоваться таблицой подбора рукавов и формой заказа РВД в сборе. Узнать больше о преимуществах.





Рукава не требующие зачистки No-Skive

421RH No-Skive  421WC No-Skive 422 No-Skive  692 No-Skive


 302 No-Skive 462ST No-Skive 471TC No-Skive 472TC No-Skive


811 No-Skive 881 No-Skive    372 No-Skive  791TC No-Skive


792TC No-Skive



Рукава по стандарту DIN/SAE

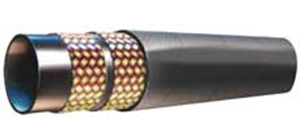

РВД 421SN   РВД 301SN    РВД 701
421SN   301SN  701  731

 РВД 492  РВД 462    РВД 701
492   462  P35 No-Skive  R42



Рукава специальные
РВД 462
451TC 721TC No-Skive 692Twin No-Skive 301LT Низкотемпературный
РВД 462 РВД 462 РВД 462 РВД 462
371LT Низкотемпературный 461LT Низкотемпературный 772LT Низкотемпературный 792LT Низкотемпературный





Преимущества

Parker Hannifin является безусловным мировым лидером по производству гидравлических рукавов и фитингов. Parker знает, что в области гидравлики наблюдается тенденция к увеличению рабочего давления и потока жидкости, и многоспиральные шланги играют все более важную роль в машиностроительном конструировании - и, конечно, предлагет полный ассортимент многоспиральных рукавов высокого давления, выполненных по технологии no-skive, и фитингов для давления до 42,0 МПа. В ассортимент входят РВД стандартов ISO, EN и SAE типоразмеров от -6 до -32 вместе с полным ассортиментом одночастных фитингов из высококачественной стали. Все комбинации шлангов и фитингов прошли тщательные испытания и были признаны соответствующими также и стандартам Parker, по требовательности превышающим такие международные стандарты, как ISO.

Кроме превосходных показателей при высоком давлении, многоспиральные рукава РВД фирмы Parker имеют следующие преимущества:

  • Специально сконструированные муфты гарантируют оптимальные обжатие и фиксацию фитинга
  • Благодаря дизайну no-skive отпадает необходимость снимать слой резины шланга при обжиме
  • Сделанные из одного куска стали одночастные фитинги Parker гарантируют отсутствие потенциальных путей утечки
  • В ассортименте представлены шланги со стойким к истиранию покрытием TC и ST, благодаря которому увеличивается ресурс РВД
  • Малое объёмное расширение при максимальном рабочем давлении
  • Широкая совместимость с жидкостями



Таблица подбора рукава
 Рабочее давление, МПа
(коэффициент безопасности 4:1)
Диапазон
температур,°С
УсилениеENISOSAE
Размер
рукава
-4-5-6-8-10-12-16-20-24-32
DN06081012162025324050
301SN 40,0 35,0 33,0 27,5 25,0 21,5 16,5 12,5 9,0 8,0 -40...+100 2 стальные оплетки EN 853-2SN   SAE 100 R2 AT
302 40,0 35,0 33,0 27,5 25,0 21,5 16,5 12,5 9,0 8,0 -40...+100 2 стальные оплетки EN 853-2SN ISO S 1436 SAE 100 R2 AT
304 34,5   27,5 24,0   15,5 13,8 11,2 8,6 7,8 -40...+80 2 стальные оплетки     SAE 100 R2 AT
402 10,0 10,0 10,0 10,0             -40...+100 1 стальная оплетка
421RH               6,3 5,0 4,0 -40...+100 1 стальная оплетка EN 853-1SN ISO S 1436-1 SAE 100 R1 AT
421SN 22,5 21,5 18,0 16,0 13,0 10,5 8,8 6,3 5,0 4,0 -40...+100 1 стальная оплетка EN 853-1SN ISO S 1436-1 SAE 100 R1 AT
421WC 19,0   15,5 13,8   8,6 6,9       -40...+121 1 стальная оплетка   ISO S 1436-1 SAE 100 R1 AT
422 22,5 21,5 18,0 16,0 13,0 10,5 8,8 6,3 5,0 4,0 -40...+100 1 стальная оплетка EN 853-1SN ISO S 1436-1 SAE 100 R1 AT
424             6,9 4,3 3,5 2,4 -40...+85 1 стальная оплетка     SAE 100 R1 AT
426 19,2   15,7 14,0 10,5 8,7 7,0       -48...+100 1 стальная оплетка     SAE 100 R1 AT
436     27,5 24,0 19,0 15,5 13,8       -50...+150 2 стальные оплетки     SAE 100 R16
441 34,5 29,3 27,5 24,0 19,0 15,5 13,8       -40...+125 1 стальная оплетка   ISO 11237-1-R16 SAE 100 R16
441RH 34,5 29,3 27,5 24,0 19,0 15,5 13,8       -40...+125 1 стальная оплетка   ISO 11237-1-R16 SAE 100 R16
451TC 21,0   21,0 21,0 21,0 21,0 21,0       -40...+100 1 стальная оплетка   ISO 11237-1-R17 SAE 100 R17
461LT 42,5 40,0 35,0 31,0 28,0 28,0 21,0       -50...+100 2 стальные оплетки EN 857-2SC
462 42,5 40,0 35,0 31,0 28,0 28,0 21,0 17,2     -40...+100 2 стальные оплетки EN 857-2SC ISO 11237-1-2SC
462ST 42,5 30,0 35,0 31,0 28,0 28,0  21,0       -40...+100 2 стальные оплетки EN 857-2SC ISO 11237-1-2SC
463   40,0 40,0 35,0             макс. +120 2 стальные оплетки
471TC 40,0 36,0 35,0 29,7 25,0 21,5 17,5       -40...+100 2 стальные оплетки EN 857-2SC ISO 11237-1-2SC
472TC               15,7 12,5 9,0 -40...+100 1 стальная оплетка EN 857-2SC ISO 11237-1-2SC
492 28,0 25,0 22,5 19,0 15,0 15,0 11,0 7,5     -40...+100 1 стальная оплетка EN 857-1SC ISO 11237-1-1SC
492ST 28,0 25,0 22,5 19,0 15,0 15,0 11,0       -40...+100 1 стальная оплетка EN 857-1SC ISO 11237-1-1SC
493 20,0 20,0 20,0 17,5             макс. +120 1 стальная оплетка
692 21,0 21,0 21,0 21,0 21,0           -40...+80 1 или 2 стальные оплетки     SAE 100 R17
692Twin 21,0 21,0 21,0 21,0 21,0           -40...+80 1 или 2 стальные оплетки     SAE 100 R17
811           2,1 1,7 1,4 1,0 0,7 -40...+100 2 текстильные оплетки,
стальное усиление
    SAE 100 R4
881           2,1 1,7 1,4 1,0 0,7 -40...+121 2 текстильные оплетки,
стальное усиление
    SAE 100 R4
