Рукава Высокого Давления производства Yokohama Rubber Co.
логотип Yokohama

Наше предприятие — единственный в России и первый в Европе авторизированный опрессовочный центр Yokohama. Качество производимой продукции подтверждается  сертификатом соответствия японскому стандарту JIS.

Для удобства выбора РВД, вы можете воспользоваться таблицой подбора рукавов и формой заказа РВД в сборе. Узнать больше о преимуществах.



Тип 1SN/100R1

Рукав высокого давления 1SN

Применение Общепромышленное применение, в гидравлических системах дорожно-строительной, лесозаготовительной, карьерной, специальной и другой техники, как российского, так и импортного производства.
Конструкция
Внутренняя трубка: Маслостойкая синтетическая резина
Изоляционный слой: Один слой проволочной стальной оплетки
Покрытие: Синтетическая резина, стойкая к истиранию
Цвет: Черный
Диапазон температур от -55°C до +100°C (макс. +120°C)
Спецификации

DIN 20 022 1SN/100R1 тип AT



Артикул Внутренний диаметр Наружный диаметр Рабочее давление Разрывное давление Минимальный радиус изгиба Масса
мм дюйм мм МПа МПа мм кг/м
R1AT/1SNK-04 6.4 1/4 13.4 19.0 75.8 102 0.22
R1AT/1SNK-06 9.5 3/8 17.4 15.5 62.0 127 0.33
R1AT/1SNK-08 12.7 1/2 20.4 13.8 55.2 178 0.34
R1AT/1SNK-10 15.9 5/8 23.8 10.3 41.4 203 0.45
R1AT/1SNK-12 19.0 3/4 27.8 8.6 34.5 241 0.63
R1AT/1SNK-16 25.4 1 35.6 6.9 27.6 305 0.93
R1AT/1SNK-20 31.8 1-1/4 43.5 4.3 17.2 419 1.24
R1AT/1SNK-24 38.1 1-1/2 50.2 3.4 13.8 508 1.53
R1AT/1SNK-32 50.8 2 64.1 2.6 10.3 635 2.05





Тип 2SN/100R2

2 слоя проволочной оплетки

Применение Общепромышленное применение, в гидравлических системах дорожно-строительной, лесозаготовительной, карьерной, специальной и другой техники, как российского, так и импортного производства.
Конструкция
Внутренняя трубка: Маслостойкая синтетическая резина
Изоляционный слой: Два слоя проволочной стальной оплетки
Покрытие: Синтетическая резина, стойкая к истиранию
Цвет: Черный
Диапазон температур от -55°C до +100°C (макс. +120°C)
Спецификации

DIN 20 022 2SN/100R2 тип AT



Артикул Внутренний диаметр Наружный диаметр Рабочее давление Разрывное давление Минимальный радиус изгиба Масса
мм дюйм мм МПа МПа мм кг/м
R2AT/2SNK-04 6.4 1/4 15.1 34.5 137.9 102 0.40
R2AT/2SNK-05 7.9 5/16 16.7 29.3 117.2 114 0.46
R2AT/2SNK-06 9.5 3/8 19.1 27.6 110.3 127 0.56
R2AT/2SNK-08 12.7 1/2 22.2 24.1 96.5 178 0.67
R2AT/2SNK-10 15.9 5/8 25.4 19.0 75.8 203 0.78
R2AT/2SNK-12 19.0 3/4 29.4 15.5 62.0 241 0.99
R2AT/2SNK-16 25.4 1 37.9 13.8 55.2 305 1.47
R2AT/2SNK-20 31.8 1-1/4 47.8 11.2 44.8 419 2.30
R2AT/2SNK-24 38.1 1-1/2 54.6 8.6 34.5 508 2.60
R2AT/2SNK-32 50.8 2 67.3 7.8 31.0 635 3.40





Тип ISO 7

1 стальная проволочная оплетка

Применение Общепромышленное применение, в гидравлических системах дорожно-строительной, лесозаготовительной, карьерной, специальной и другой техники, как российского, так и импортного производства.
Конструкция
Внутренняя трубка: Маслостойкая синтетическая резина
Изоляционный слой:

Один слой проволочной стальной оплетки

Покрытие: Синтетическая резина, стойкая к истиранию
Цвет: Черный
Диапазон температур от -55°C до +100°C
Спецификации

ISO 7

Артикул Внутренний диаметр Наружный диаметр Рабочее давление Разрывное давление Минимальный радиус изгиба Масса
мм дюйм мм МПа МПа мм кг/м
ISO7.6 6.3 1/4 11.8 7.0 28.0 40 0.18
ISO7.9 9.5 3/8 14.8 7.0 28.0 50 0.22





Тип ISO 21

1 стальная проволочная оплетка

2 слоя стальной проволочной оплетки

4 слоя стальной проволочной спирали



Применение Общепромышленное применение, в гидравлических системах дорожно-строительной, лесозаготовительной, карьерной, специальной и другой техники, как российского, так и импортного производства.
Конструкция
Внутренняя трубка: Маслостойкая синтетическая резина
Изоляционный слой:

1SN (6 DN) - Один слой проволочной стальной оплетки

2SN (9-25 DN) - Два слоя стальной проволочной оплетки

4SP (32-50 DN) - Четыре слоя стальной проволочной спирали

Покрытие: Синтетическая резина, стойкая к истиранию
Цвет: Черный
Диапазон температур от -55°C до +100°C (32-50 DN: +120°C)
Спецификации

ISO 21



Артикул Внутренний диаметр Наружный диаметр Рабочее давление Разрывное давление Минимальный радиус изгиба Масса
мм дюйм мм МПа МПа мм кг/м
ISO21.6 6.3 1/4 12.4 21.0 84.0 45 0.18
ISO21.9 9.5 3/8 16.7 21.0 84.0 60 0.36
ISO21.12 12.7 1/2 20.4 21.0 84.0 80 0.49
ISO21.15 15.9 5/8 24.1 21.0 84.0 110 0.64
ISO21.19 19.0 3/4 28.7 21.0 84.0 130 0.93
ISO21.25 25.4 1 35.4 21.0 84.0 160 1.20
ISO21.32 31.8 1-1/4 44.3 21.0 84.0 280 1.98
ISO21.38 38.1 1-1/2 52.3 21.0 84.0 340 3.02
ISO21.50 50.8 2 66.0 21.0 84.0 380 4.65





Тип ISO 28

2 слоя стальной проволочной оплетки

4 слоя стальной проволочной спирали



Применение Общепромышленное применение, в гидравлических системах дорожно-строительной, лесозаготовительной, карьерной, специальной и другой техники, как российского, так и импортного производства.
Конструкция
Внутренняя трубка: Маслостойкая синтетическая резина
Изоляционный слой:

Два слоя стальной проволочной оплетки (6-12 DN)

Четыре слоя стальной проволочной спирали (15-50 DN)

Покрытие: Синтетическая резина, стойкая к истиранию
Цвет: Черный
Диапазон температур от -55°C до +100°C (15-50 DN: +120°C)
Спецификации

ISO 28



Артикул Внутренний диаметр Наружный диаметр Рабочее давление Разрывное давление Минимальный радиус изгиба Масса
мм дюйм мм МПа МПа мм кг/м
ISO28.6 6.3 1/4 13.7 27.5 112.0 45 0.29
ISO28.9 9.5 3/8 16.9 27.5 112.0 60 0.37
ISO28.12 12.7 1/2 21.2 27.5 112.0 80 0.51
ISO28.15 15.9 5/8 26.5 27.5 112.0 140 1.00
ISO28.19 19.0 3/4 29.5 27.5 112.0 170 1.15
ISO28.25 25.0 1 37.0 27.5 112.0 220 1.68
ISO28.32 31.8 1-1/4 45.4 27.5 112.0 460 2.54
ISO28.38 38.1 1-1/2 52.3 27.5 112.0 560 3.02
ISO28.50 50.8 2 66.0 27.5 112.0 630 4.65





Тип ISO 35

4-х и 6-навивочные рукава



Применение Общепромышленное применение, в гидравлических системах дорожно-строительной, лесозаготовительной, карьерной, специальной и другой техники, как российского, так и импортного производства.
Конструкция
Внутренняя трубка: Маслостойкая синтетическая резина
Изоляционный слой:

4SH - Четыре слоя стальной проволочной спирали (12-19 DN)

R15 - Шесть слоев стальной проволочной спирали (25-50 DN)

Покрытие: Синтетическая резина, стойкая к истиранию
Цвет: Черный
Диапазон температур от -55°C до +100°C (32-50 DN: +120°C)
Спецификации

ISO 35

Артикул Внутренний диаметр Наружный диаметр Рабочее давление Разрывное давление Минимальный радиус изгиба Масса
мм дюйм мм МПа МПа мм кг/м
ISO35.12 12.7 1/2 23.1 34.5 138.0 140 0.86
ISO35.15 15.9 5/8 26.5 34.5 138.0 160 1.00
ISO35.19 19.0 3/4 30.4 34.5 138.0 180 1.34
ISO35.25 25.4 1 37.5 34.5 138.0 240 1.93
ISO35.32 31.8 1-1/4 48.4 34.5 138.0 280 3.67
ISO35.38 38.1 1-1/2 56.0 34.5 138.0 400 4.20
ISO35.50 50.8 2 71.1 34.5 138.0 500 7.20





Тип ISO 42

2 слоя стальной проволочной оплетки

4 слоя стальной проволочной спирали



Применение Общепромышленное применение, в гидравлических системах дорожно-строительной, лесозаготовительной, карьерной, специальной и другой техники, как российского, так и импортного производства.
Конструкция
Внутренняя трубка: Маслостойкая синтетическая резина
Изоляционный слой:

Четыре слоя стальной проволочной спирали (12-25 DN)

R15 - Шесть слоев стальной проволочной спирали (32-50DN)

Покрытие: Синтетическая резина, стойкая к истиранию
Цвет: Черный
Диапазон температур от -55°C до +100°C (15-50 DN: +120°C)
Спецификации

ISO 42



Артикул Внутренний диаметр Наружный диаметр Рабочее давление Разрывное давление Минимальный радиус изгиба Масса
мм дюйм мм МПа МПа мм кг/м
ISO42.12 12.7 1/4 23.1 42.0 168.0 140 0.86
ISO42.15 15.9 3/8 26.5 42.0 168.0 160 1.00
ISO42.19 19.0 1/2 30.4 42.0 168.0 180 1.34
ISO42.25 25.4 5/8 37.5 42.0 168.0 240 1.93
ISO42.32 31.8 3/4 48.4 42.0 168.0 280 3.67
ISO42.38 38.1 1 56.0 42.0 168.0 400 4.20
ISO42.50 50.8 2 71.1 42.0 168.0 500 7.20





Преимущества

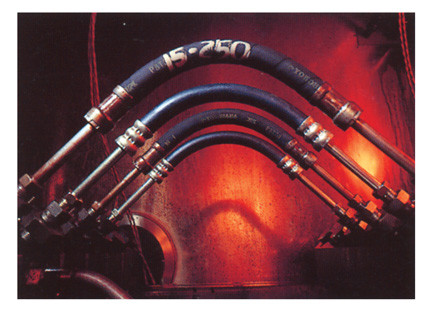

тестирование рукавов высокого давления Yokohama

Рукава высокого давления Yokohama используются в качестве гибких трубопроводов в гидравлических системах специальной мобильной техники Komatsu, Hitachi и других японских и корейских производителей.

Наше предприятие осуществляет поставки рукава Yokohama c 2008 года, за это время рукав yokohama зарекомендовал себя как невероятно надежный продукт, обеспечивающий бесперебойную работу техники.

Энерпром является сертифицированным опрессовчным центром рукава Yokohama, а также эксклюзивным торговым представителем Yokohama Rubber Co. Ltd. на территории Российской Федерации, что подтверждено сертификатами

Рукав высокого давления Yokohama производится по Японскому стандарту JIS № В 8360, обладают рядом преимуществ по сравнению с аналогами изготовленными по стандартам DIN EN 853 /856, ISO 11237, SAE J517, значительно превосходит по характеристикам рукава изготовленные по отечественным стандартам ГОСТ 6286-73 и ГОСТ 25452-90.

Не менее важным, является широкий температурный диапазон работы рукавов Yokohama, вне зависимости от выбранной серии рукава Yokohama работоспособность при температурах -55 С...+120 С, что не менее важно, во всем диапазоне сохраняются физические свойства шланга.
В 2006 году рукава Yokhama были протестированы ФГУП «Сибирский научно-исследовательский институт авиации им. Чаплыгина» на предмет работы при температуре -50С. Все образцы успешно прошли испытания. У наших заказчиков рукава Yokohama зарекомендовали себя при работе в условиях крайнего севера при температуре до -60С.

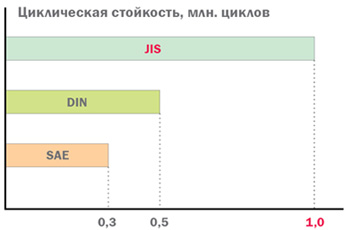

диаграмма цикличности рукавов Yokohama



1. Гарантированная циклическая стойкость всех рукавов Yokohama составляет 1 млн.циклов., именно по этому ведущие японские производители (Komatsu, Hitachi, Toyota, Mitsubishi и др.) выбирают именно рукав производства Yokohama Rubber Co. Ltd

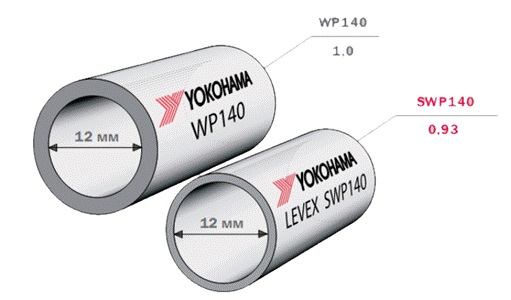

2. Рукава Yokohama серии LEVEX легче на 30% по сравнению с рукавами Yokohama стандартной серии и на 40% по сравнению с рукавами изготовленными по DIN EN 853 | EN 856, наружный диметр уменьшился на 7%.

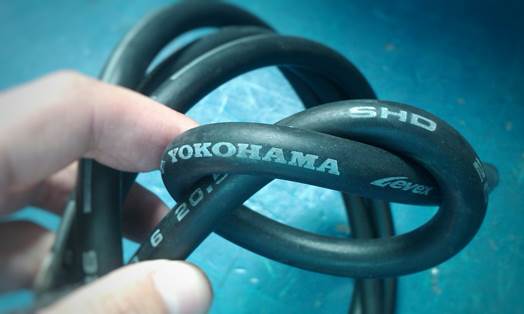

3. Минимальный радиус изгиба меньше на 37% по сравнению с рукавами, изготовленными по стандарту DIN EN853 /DIN EN 856. Это позволяет осуществлять оптимальную прокладку рукава на мобильной технике.





Таблица подбора рукава
АртикулВнутренний диаметр, Dn и дюймы
(рабочее давление, МПа)
Диапазон
температур
06081012162025323850
1/45/163/81/25/83/411.1/41.1/22
1SN / 100R1 19.0  - 15.5 13.8 10.3 8.6 6.9 4.3 3.4 2.6 -55°...+100°
2SN / 100R2 34.5 29.3 27.6 24.1 19.0 15.5 13.8 11.2 8.6 7.8 -40°...+100°
ISO7 7.0  - 7.0  -  -  -  -  -  -  - -55°...+100°
ISO21 21.0   21.0 21.0 21.0 21.0 21.0 21.0 21.0 21.0 -55°...+100°
ISO28 27.5  - 27.5 27.5 27.5 27.5 27.5 27.5 27.5 27.5 -55°...+100°
ISO35  -  -  - 34.5 34.5 34.5 34.5 34.5 34.5 34.5 -55°...+120°
ISO42  -  - 42.0 42.0 42.0 42.0  42.0 42.0 42.0 -55°...+120°
