Угольники, тройники и крестовины для буровых рукавов

Угольники, тройники и крестовины представляют собой различные соединительные, переходные и разветвляющие части трубопроводов, применяемых в химической, нефтяной и газовой промышленности, а также в системах водоснабжения.

Рассчитаны на работу с различными средами – вода, воздух, масло, газ и нефть на высоком давлении (до 150 Мпа).

Для использования в быстроразборных узлах элементы могут комплектоваться БРС.

Угольники

Угольники предназначены для изменения направления трубопроводов на 90°. Имеют варианты соединения с трубой – различные типы резьб (НКТ, BSPT и др. по требованию заказчика) или с концами для сварного соединения. Резьба может быть как наружная, так и внутренняя (ниппельное или муфтовое исполнение).

Изготавливаем угольники по актуальным стандартам, отслеживаем качество выпускаемой продукции, предоставляем гарантию.

Ниже представлены угольники со стандартными параметрами. По заданию заказчика, угольник может быть выполнен в любом комбинированном варианте: с разными диаметрами проходов, стандартами резьбы или смешанными резьбами (муфта/ниппель).

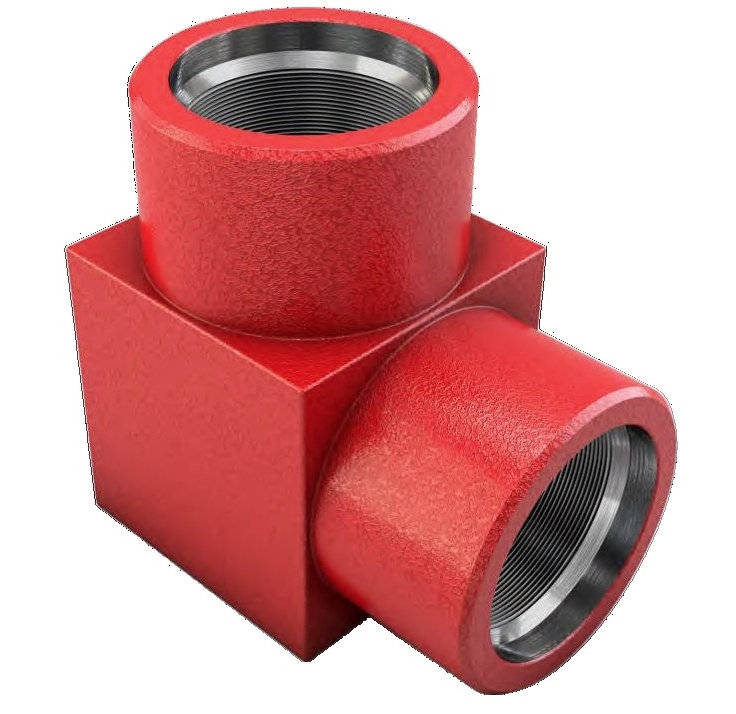

Угольники с муфтовой резьбой

ugolnik   Диаметр выхода Габариты
Размер Внутренний, мм Наружный, мм Длина, мм Ширина, мм Резьба Вес, кг
 2" 50  80 132   85 НКТ 60 5,0
 2,5" 62  90 145   95  НКТ 73  6,0
 3" 75  110  175 110   НКТ 89 9,6
 3,5" 89 120   190  120  НКТ 102 11,4
 4" 100 132   200  132  НКТ 114 12,9

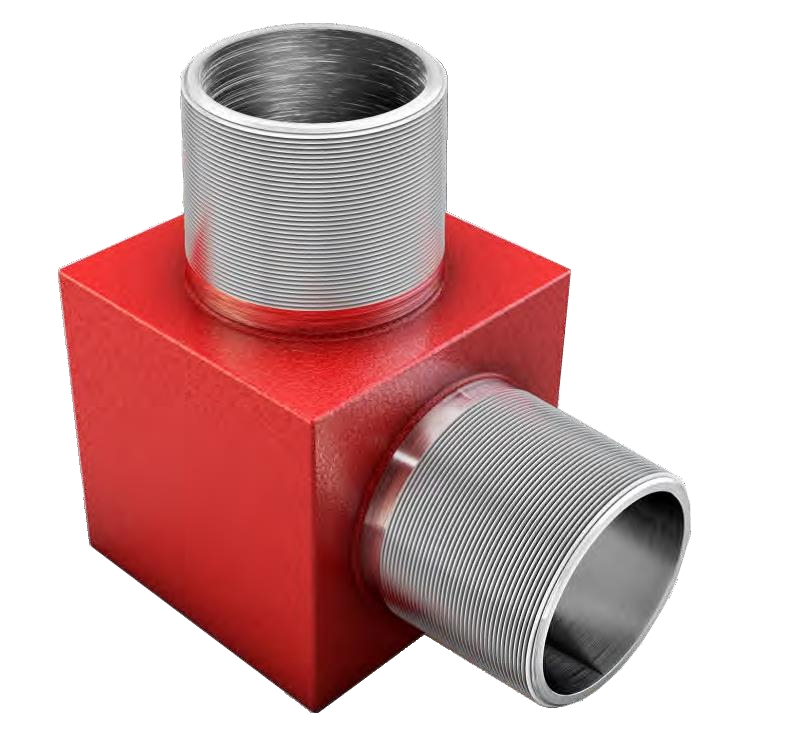

 Угольники с ниппельной резьбой

ugolnik nip   Диаметр выхода Габариты
Размер Внутренний, мм Наружный, мм Длина, мм Ширина, мм Резьба Вес, кг
 2" 50  80 135   85 НКТ 60 4,1
 2,5" 62  90 155   95  НКТ 73  5,3
 3" 75  110  175 110   НКТ 89 7,9
 3,5" 89 120   190  120  НКТ 102 9,2
 4" 100 132   200  132  НКТ 114 11,7

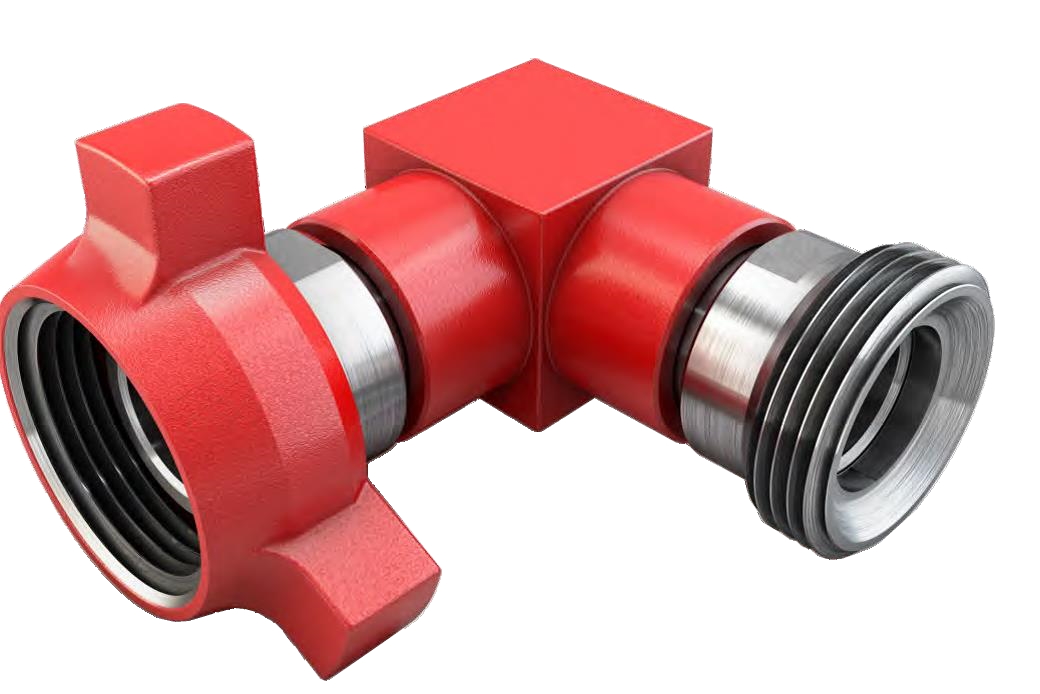

  Угольники в сборе с БРС

ugolnik sbore   Диаметр выхода Габариты     Исполнение
Размер Внутренний, мм Наружный, мм Длина, мм Ширина, мм Резьба Вес, кг (Резьба/Гайка)
 2" 50  80 200   200 НКТ 60 11,3

РхГ

РхР

ГхГ
 2,5" 62  90 217   212  НКТ 73 12,4
 3" 75  110  263 260   НКТ 89 20,1
 3,5" 89 120   278  288  НКТ 102 28,4
 4" 100 132   290  288  НКТ 114 30,5





Тройники

Тройники – разветвляющие элементы трубопроводов. Могут использоваться как для разделения потока из одной трубы на два направления, так и для объединения двух потоков в один. Выходы располагаются под углом 90°, реже 120°.

Тройники могут быть:

  • равнопроходные, если все концы имеют одинаковый размер (диаметр).
  • переходные, когда все выходы могут быть разного диаметра.
Соединяются тройники с трубой с помощью резьбового или сварного соединения.

Отличаются ниппельным, муфтовым или смешанным исполнением.

Ниже представлены тройники со стандартными параметрами. По заданию заказчика, тройник может быть выполнен в любом комбинированном варианте: с разными диаметрами проходов, стандартами резьбы или смешанными резьбами (муфта/ниппель).

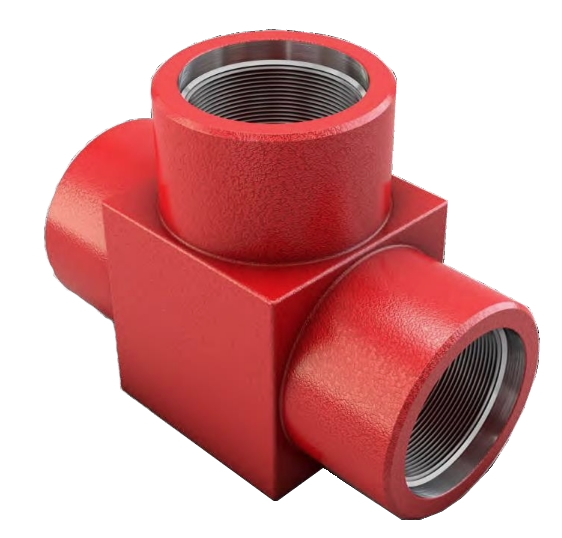

Тройники с муфтовой резьбой

 troinik   Диаметр выхода Габариты
Размер Внутренний, мм Наружный, мм Длина, мм Ширина, мм Резьба Вес, кг
2" 50 80 180 133 НКТ 60 5,6
2,5" 62 90 200 145 НКТ 73 6,6
3" 75 110 240 175 НКТ 89 10,9
3,5" 89 120 260 190 НКТ 102 12,7
4" 100 132 268 200 НКТ 114 14,9

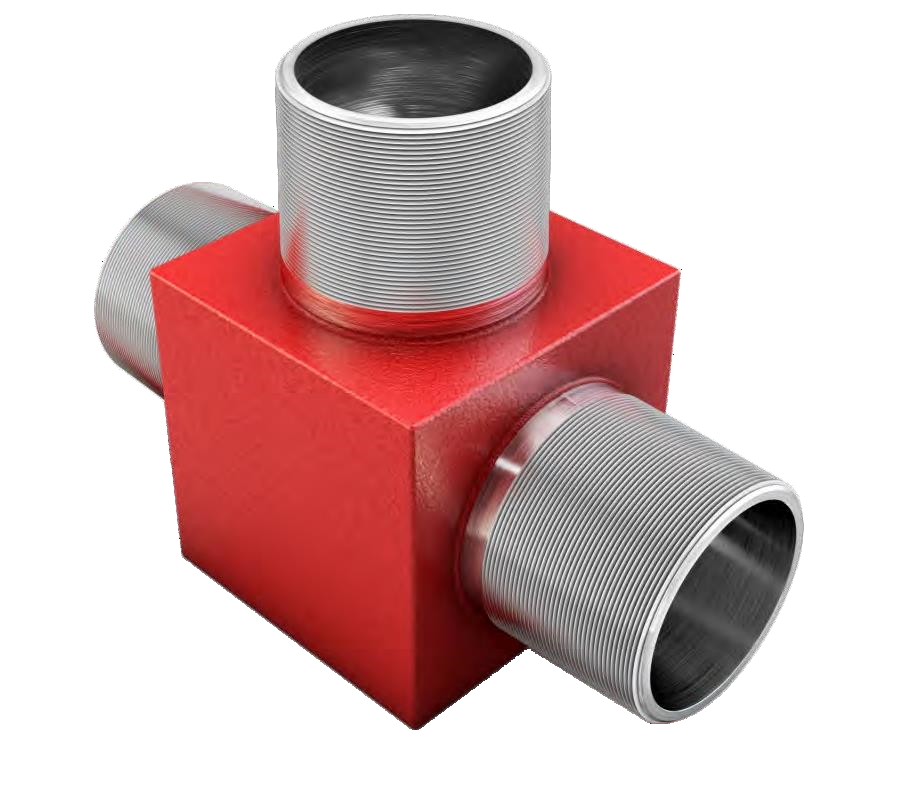

 Тройники с ниппельной резьбой

 troinik nip rez   Диаметр выхода Габариты
Размер Внутренний, мм Наружный, мм Длина, мм Ширина, мм Резьба Вес, кг
2" 50 80 185 135 НКТ 60 4,1
2,5" 62 90 210 145 НКТ 73 5,1
3" 75 110 240 175 НКТ 89 8,1
3,5" 89 120 260 190 НКТ 102 9,4
4" 100 132 272 202 НКТ 114 11,9

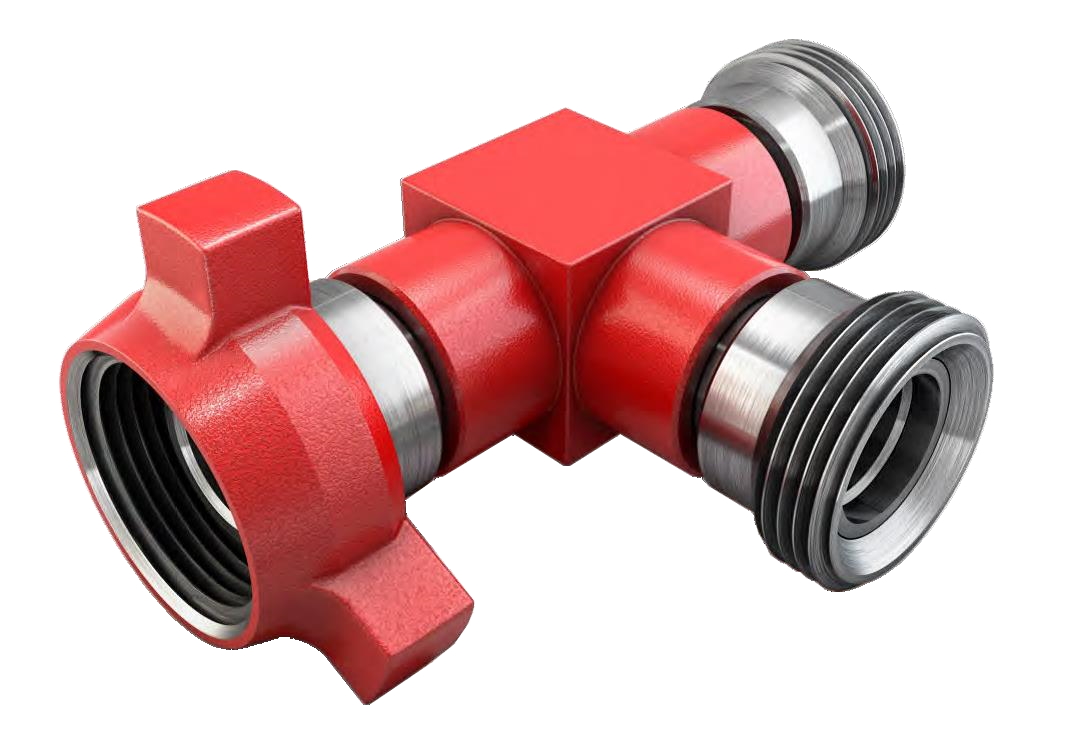

Тройники в сборе с БРС

 troinik sbor   Диаметр выхода Габариты     Исполнение
Размер Внутренний, мм Наружный, мм Длина, мм Ширина, мм Резьба Вес, кг (Резьба/Гайка)
2" 50 80 316 218 НКТ 60 14,0

РхРхР

РхРхГ

ГхРхГ

РхГхР

РхГхГ

ГхГхГ
2,5" 62 90 339 227 НКТ 73 15,0
3" 75 110 413 328 НКТ 89 27,5
3,5" 89 120 443 344 НКТ 102 36,7
4" 100 132 446 348 НКТ 114 39,2




Крестовины

Крестовины используются для разделения или объединения потоков в трубопроводе. Выходы располагаются под углом 90°.

Производим крестовины всех видов:

  • под сварное соединение;
  • с внутренней или наружной резьбой (ниппельное или муфтовое исполнение);
  • с различными типами резьбы (НКТ, BSPT и др. по требованию заказчика);
  • в комбинированных вариантах.

Ниже представлены крестовины со стандартными параметрами. По заданию заказчика, крестовина может быть выполнена в любом комбинированном варианте: с разными диаметрами проходов, стандартами резьбы или смешанными резьбами (муфта/ниппель).

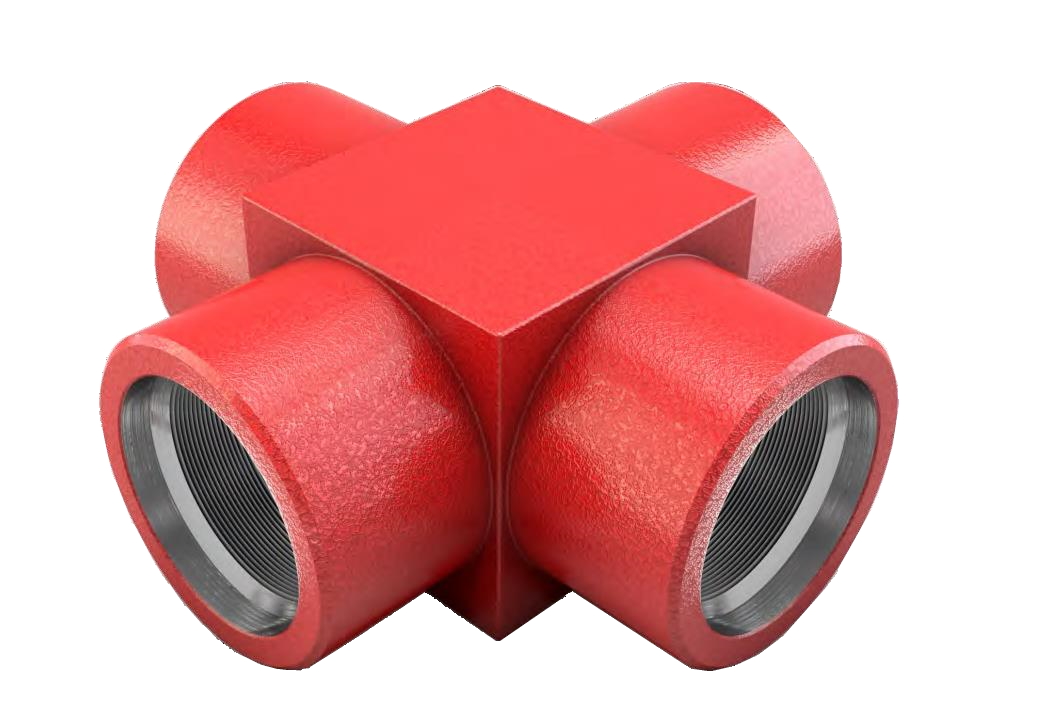

Крестовины с муфтовой резьбой

krestovinu   Диаметр выхода Габариты
Размер Внутренний, мм Наружный, мм Длина, мм Ширина, мм Резьба Вес, кг
 2" 50  80 180 180 НКТ 60 6,1
 2,5" 62  90 200  200  НКТ 73 7,2
 3" 75  110 240 240  НКТ 89 12,0
 3,5" 89 120  260 260  НКТ 102 13,7
 4" 100 132  268 268  НКТ 114 15,5

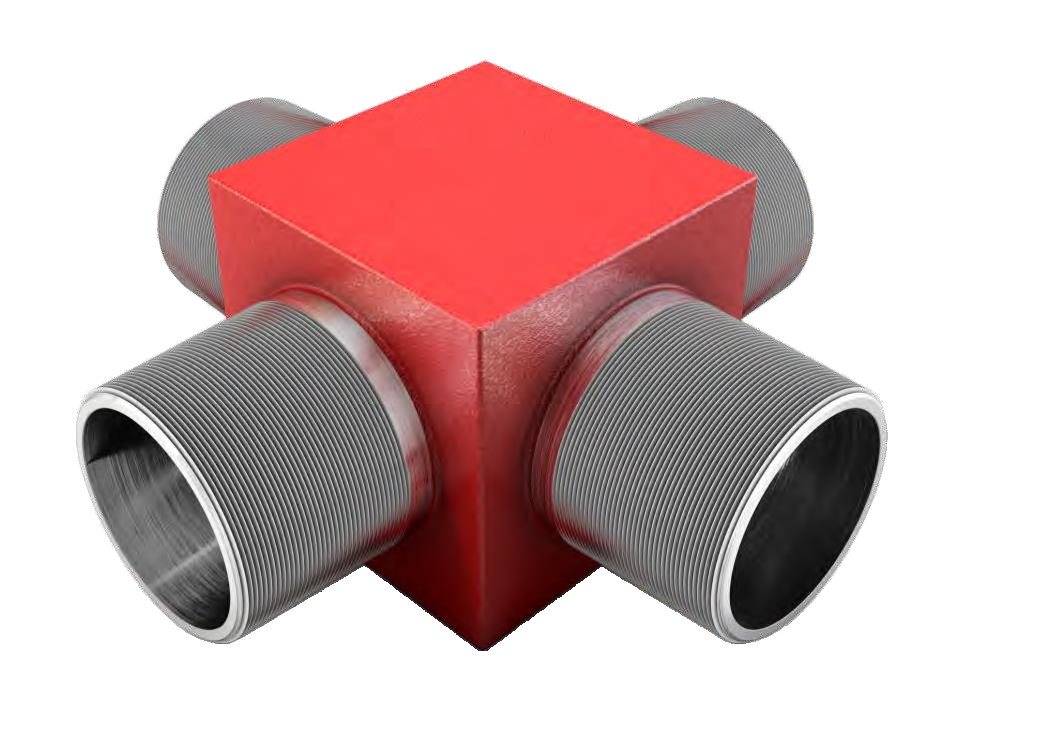

 Крестовины с ниппельной резьбой

krestovina nip rez   Диаметр выхода Габариты
Размер Внутренний, мм Наружный, мм Длина, мм Ширина, мм Резьба Вес, кг
 2" 50  80 185 185 НКТ 60 4,1
 2,5" 62  90 210  210  НКТ 73 5,1
 3" 75  110 240 240  НКТ 89 8,1
 3,5" 89 120  260 260  НКТ 102 9,4
 4" 100 132  272 272  НКТ 114 11,9

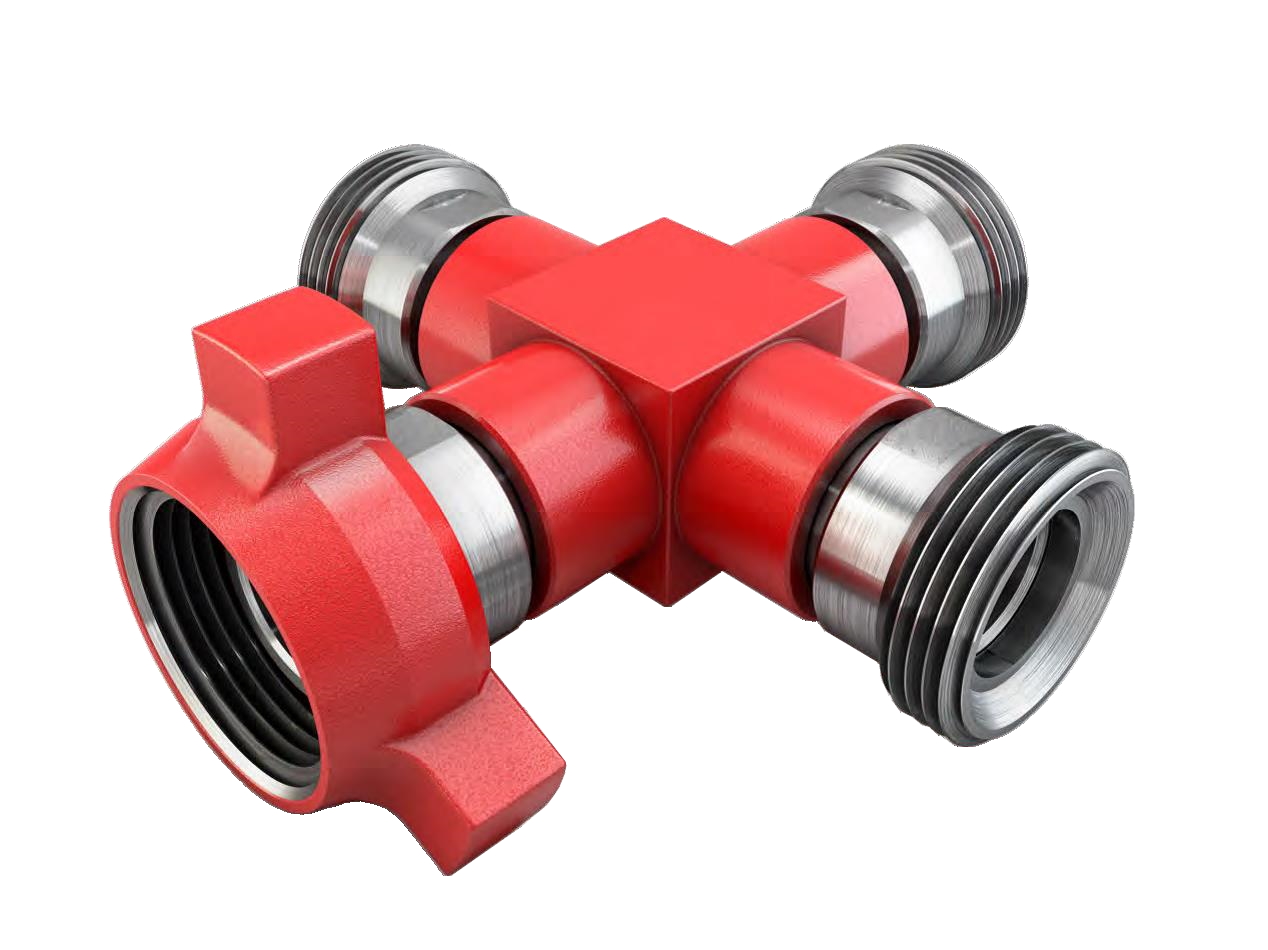

Крестовины в сборе с БРС

 kreestovina sbor   Диаметр выхода Габариты     Исполнение
Размер Внутренний, мм Наружный, мм Длина, мм Ширина, мм Резьба Вес, кг (Резьба/Гайка)
2" 50 80 316 316 НКТ 60 16,5

РхРхРхР

РхРхГхГ

РхГхГхГ

РхРхРхГ

РхГхРхГ

ГхГхГхГ
2,5" 62 90 339 339 НКТ 73 18,0
3" 75 110 413 413 НКТ 89 35,0
3,5" 89 120 443 443 НКТ 102 44,7
4" 100 132 446 446 НКТ 114 46,7
