Рукава производства Parker Hannifin, Push-Lok

Рукава Push-Lok производства Parker Hannifin

Push-Lok® - Высококачественные шланги низкого давления, признанные во всем мире. Шланги Push-Lok® предоставляют большое разнообразие, отличные параметры работы и прочность для решения множества задач.

Легкость сборки (не требует инструментов или зажимов);
Широйки диапозон шлангов (6 типов резиновых шлангов, 2 шланга из термопластика, 1 гибридный шланг);
6 разных цветов обеспечивают простоту в эксплуатации (цвета для распознания содержимого);
Одна серия фитинга для всех типов шлангов (с срединениями DIN, BSP, SAE, JIC и ORFS).

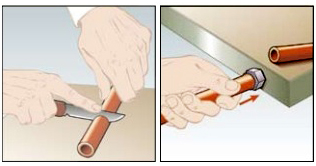

Сборка Push-Loсk®

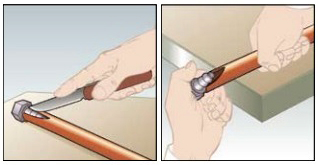

Разборка Push-Loсk®

Обрежьте шланг острым ножом, вставьте штуцер в шланг.

И это все! Шланг полностью готов к использованию.

Сделайте продольный надрез с углом примерно 20 от центральной линии шланга. Примерная длина надреза - 2 см. Соблюдайте осторожность, чтобы не поцарапать зубцы штуцера. Резко потяните за шланг, чтобы отсоединить шланг от фитинга. Перед повторным использованием штуцера внимательно осмотрите его на предмет повреждений.ставьте штуцер в шланг.

И это все! Шланг полностью готов к использованию.

Серия 801

Легкосборный резиновый шланг из серии Push-Lok^®для транспортировки сред, находящихся под относительно небольшим давлением. Всё, что нужно сделать при сборке шланга Push-Lok^®с фитингом - это обрезать шланг обычным ножом и вставить штуцер в шланг.Большая гибкость.Недорогой продукт для использования в благоприятных условиях окружающей среды.

Гидравлические и смазочные масла на минеральной основе (до +70 °С), охлаждающие жидкости, антифриз, воздух, сухой воздух, вода и водомасляные эмульсии.
Все рынки: применение в легких условиях.
Целлюлозно-бумажная промышленность: для воды/воздуха.
Не разрешается использовать в пневматических тормозных системах.
Не подходит для систем с высокой динамикой пульсации.
Не рекомендуется для моторных масел.

Внутренняя трубка:	Синтетический каучук
Изоляционный слой:	Прочный слой из текстиля
Покрытие:	Высококачественный синтетический каучук
Цвет:	черный, синий, красный, зеленый, серый

от -40 °C до +100 °C.

Исключение: воздух — макс. +70 °C, вода — макс. +85 °C

серия фитинга — 82

Артикул
Артикул	DN	размер	мм	дюйм	мм	МПа	psi	МПа	psi	мм	кг/м
801-4-XXX-RL	6	-4	6,3	1/4	12,7	1,7	250	6,8	1000	65	0,13
801-6-XXX-RL	10	-6	9,5	3/8	15,9	1,7	250	6,8	1000	75	0,16
801-8-XXX-RL	12	-8	12,7	1/2	19,8	1,7	250	6,8	1000	130	0,27
801-10-XXX-RL	16	-10	15,9	5/8	23,0	1,7	250	6,8	1000	150	0,28
801-12-XXX-RL	20	-12	19,1	3/4	26,2	1,7	250	6,8	1000	180	0,36
801-16-XXX-RL	25	-16	25,4	1	32,5	1,2	175	4,8	700	250	0,55

Примечание: при заказе указывайте в коде цвет рукава, вместо XXX — BLK (черный), BLU (синий), RED (красный), GRN (зеленый), GRA (серый).

RL = поставляется только на бобинах.

Серия 804

Жидкости на основе фосфатного эфира, вода и водно-гликолевые эмульсии, воздух. Для смазки используйте жидкое мыло.
Литьевое прессование: Для специальных контуров подогрева.
Не разрешается использовать в пневматических тормозных системах.
Не подходит для систем с высокой динамикой пульсации. Не допускать контакта с жидкостями на нефтяной основе.

Внутренняя трубка:	Синтетический каучук EPDM
Изоляционный слой:	Прочный слой из текстиля
Покрытие:	Высококачественный синтетический каучук EPDM
Цвет:	черный

до +80 °C.

Исключение: воздух — макс. +70 °C, вода — макс. +93 °C

серия фитинга — 82

Артикул
Артикул	DN	размер	мм	дюйм	мм	МПа	psi	МПа	psi	мм	кг/м
804-4-RL	6	-4	6,3	1/4	12,7	0,9	125	3,4	500	65	0,13
804-4-RL	10	-6	9,5	3/8	15,9	0,9	125	3,4	500	75	0,16
804-4-RL	12	-8	12,7	1/2	19,8	0,9	125	3,4	500	130	0,27
804-4-RL	20	-12	19,1	3/4	26,2	0,9	125	3,4	500	180	0,36

RL = поставляется только на бобинах.

Серия 821FR

Гидравлические и смазочные масла на минеральной основе, охладители, антифризы, воздух, вода и водомасляные эмульсии.
Не разрешается использовать в пневматических тормозных системах.
Не подходит для систем с высокой динамикой пульсации.
Не рекомендуется для моторных масел.
Особенности: огнестойкое покрытие шланга, очень гибкий, для воздуха при высоких температурах.

Внутренняя трубка:	Синтетический каучук PKR
Изоляционный слой:	Прочный слой из текстиля
Покрытие:	Специальное огнебезопасное волокно
Цвет:	черный, синий, зеленый, белый, коричневый

от -40 °C до +100 °C.

Исключение: воздух — макс. +100 °C, вода — макс. +85 °C

серия фитинга — 82

Артикул
Артикул	DN	размер	мм	дюйм	мм	МПа	psi	МПа	psi	мм	кг/м
821FR-4-XXX-RL	6	-4	6,3	1/4	12,7	2,4	350	9,7	1400	65	0,12
821FR-6-XXX-RL	10	-6	9,5	3/8	15,9	2,0	300	8,3	1200	75	0,16
821FR-8-XXX-RL	12	-8	12,7	1/2	19,8	2,0	300	8,3	1200	130	0,18
821FR-12-XXX-RL	20	-12	19,0	3/4	26,2	1,7	250	6,8	1000	180	0,33

Примечание: при заказе указывайте в коде цвет рукава, вместо XXX — BLK (черный), BLU (синий), GRN (зеленый), WHT (белый), BRN (коричневый).

RL = поставляется только на бобинах.

Серия 830M

Гидравлические и смазочные масла на минеральной основе, охладители, антифризы, воздух, вода и водомасляные эмульсии.
Не разрешается использовать в пневматических тормозных системах.
Не подходит для систем с высокой динамикой пульсации.
Не рекомендуется для моторных масел.
Особенности: химически стойкий к широкому ряду жидкостей, высокая стойкость к истиранию, малые наружный диаметр и радиус изгиба.

Внутренняя трубка:	Полиуретан
Изоляционный слой:	Прочный слой из текстиля
Покрытие:	Высококачественный полиуретан
Цвет:	черный, синий, красный, зеленый

от -40 °C до +80 °C

серия фитинга — 82

Артикул
Артикул	DN	размер	мм	дюйм	мм	МПа	psi	МПа	psi	мм	кг/м
830M-4-XXX-RL	6	-4	6,3	1/4	10,7	1,6	232	6,4	928	30	0,08
830M-4-XXX-RL	10	-6	9,5	3/8	14,9	1,6	232	6,4	928	50	0,13
830M-4-XXX-RL	12	-8	12,7	1/2	19,1	1,6	232	6,4	928	70	0,20
830M-4-XXX-RL	16	-10	16,0	5/8	23,0	1,6	232	6,4	928	90	0,26
830M-4-XXX-RL	20	-12	19,0	3/4	26,0	1,6	232	6,4	928	110	0,31

Примечание: при заказе указывайте в коде цвет рукава, вместо XXX — BLK (черный), BLU (синий), RED (красный), GRN (зеленый).

RL = поставляется только на бобинах.

Серия 836

Легкосборный резиновый шланг из серии Push-Lok^®для транспортировки сред, находящихся под относительно небольшим давлением. Всё, что нужно сделать при сборке шланга Push-Lok^®с фитингом - это обрезать шланг обычным ножом и вставить штуцер в шланг. Идеально подходит для транспортировки горячих рабочих сред.

Гидравлические и смазочные масла на минеральной основе, охладители, антифризы, воздух, вода и водомасляные эмульсии.
Все рынки: высокотемпературные применения.
Не разрешается использовать в пневматических тормозных системах.
Не подходит для систем с высокой динамикой пульсации.
Не рекомендуется для моторных масел.
Особенности: макс. температура масла до +150 °C, синее покрытие шланга.

Внутренняя трубка:	Синтетический каучук PKR
Изоляционный слой:	Прочный слой из текстиля
Покрытие:	Cинтетический каучук PKR
Цвет:	синий

от -48 °C до +150 °C.

Исключение: воздух — макс. +100 °C, вода — макс. +85 °C

серия фитинга — 82

Артикул
Артикул	DN	размер	мм	дюйм	мм	МПа	psi	МПа	psi	мм	кг/м
836-4-RL	6	-4	6,3	1/4	12,7	1,7	250	6,8	1000	65	0,13
836-4-RL	10	-6	9,5	3/8	15,7	1,7	250	6,8	1000	75	0,16
836-4-RL	12	-8	12,7	1/2	19,8	1,7	250	6,8	1000	130	0,27
836-4-RL	16	-10	15,9	5/8	23,1	1,7	250	6,8	1000	150	0,28
836-4-RL	20	-12	19,1	3/4	26,2	1,7	250	6,8	1000	180	0,36

RL = поставляется только на бобинах.

Серия 837BM

Гидравлические и смазочные масла на минеральной основе (до +70 °C), охладители, антифризы, воздух, сухой воздух, водные и водомасляные эмульсии.
Все рынки: для разнообразных применений. Автомобильное применение: для воды/воздуха.
Не разрешается использовать в пневматических тормозных системах.
Не подходит для систем с высокой динамикой пульсации.
Не рекомендуется для моторных масел.
Особенности: высокая гибкость шланга, высокая стойкость к истиранию, малое усилие для вставки фитинга.

Внутренняя трубка:	Синтетический каучук
Изоляционный слой:	Прочный слой из текстиля
Покрытие:	Высококачественный синтетический каучук
Цвет:	черный, синий, красный, зеленый, серый

от -40 °C до +100 °C.

Исключение: воздух — макс. +70 °C, вода — макс. +85 °C

серия фитинга — 82

Артикул
Артикул	DN	размер	мм	дюйм	мм	МПа	psi	МПа	psi	мм	кг/м
837BM-4-XXX-RL	6	-4	6,3	1/4	12,7	1,6	235	6,4	940	65	0,13
837BM-6-XXX-RL	10	-6	9,5	3/8	15,9	1,6	235	6,4	940	75	0,16
837BM-8-XXX-RL	12	-8	12,7	1/2	19,8	1,6	235	6,4	940	130	0,27
837BM-10-XXX-RL	16	-10	15,9	5/8	23,0	1,6	235	6,4	940	150	0,28
837BM-12-XXX-RL	20	-12	19,1	3/4	26,2	1,6	235	6,4	940	180	0,36

RL = поставляется только на бобинах.

Серия 837PU

Гидравлические и смазочные масла на минеральной основе (до +70 °C), охладители, антифризы, воздух, сухой воздух, водные и водомасляные эмульсии.
Все рынки: для задач с повышенными требованиями. Робототехника и автомобили.
Не разрешается использовать в пневматических тормозных системах.
Не подходит для систем с высокой динамикой пульсации.
Не рекомендуется для моторных масел.
Особенности: высокая гибкость шланга, высокая стойкость к истиранию, высокое сопротивление кручению, малое усилие для вставки фитинга.

Внутренняя трубка:	Синтетический каучук
Изоляционный слой:	Прочный слой из текстиля
Покрытие:	Высококачественный полиуретан
Цвет:	черный, синий, красный, зеленый, серый

от -40 °C до +100 °C.

Исключение: воздух — макс. +70 °C, вода — макс. +85 °C

серия фитинга — 82

Артикул
Артикул	DN	размер	мм	дюйм	мм	МПа	psi	МПа	psi	мм	кг/м
837PU-4-XXX-RL	6	-4	6,3	1/4	12,7	1,6	235	6,4	940	30	0,11
837PU-4-XXX-RL	10	-6	9,5	3/8	15,9	1,6	235	6,4	940	50	0,15
837PU-4-XXX-RL	12	-8	12,7	1/2	19,8	1,6	235	6,4	940	70	0,26
837PU-4-XXX-RL	16	-10	15,9	5/8	23,0	1,6	235	6,4	940	90	0,27
837PU-4-XXX-RL	20	-12	19,1	3/4	26,2	1,6	235	6,4	940	110	0,33

RL = поставляется только на бобинах.

Серия 838M

Гидравлические и смазочные масла на минеральной основе, охладители, антифризы, воздух, водные и водомасляные эмульсии.
Специальные задачи: для применений со специальными требованиями по электричеству.
Не разрешается использовать в пневматических тормозных системах.
Не подходит для систем с высокой динамикой пульсации.
Не рекомендуется для моторных масел.
Особенности: токонепроводящий шланг.

Внутренняя трубка:	Полиуретан
Изоляционный слой:	Прочный слой из текстиля
Покрытие:	Полиуретан
Цвет:	оранжевый

от -40 °C до +80 °C

серия фитинга — 82

Артикул
Артикул	DN	размер	мм	дюйм	мм	МПа	psi	МПа	psi	мм	кг/м
838M-4-RL	6	-4	6,3	1/4	11,2	1,6	250	6,4	928	30	0,13
838M-6-RL	10	-6	9,5	3/8	15,0	1,6	250	6,4	928	50	0,16
838M-8-RL	12	-8	12,7	1/2	19,1	1,6	250	6,4	928	70	0,27
838M-10-RL	16	-10	16,0	5/8	23,0	1,6	250	6,4	928	90	0,28
838M-12-RL	20	-12	19,0	3/4	26,0	1,6	250	6,4	928	110	0,36

RL = поставляется только на бобинах.
