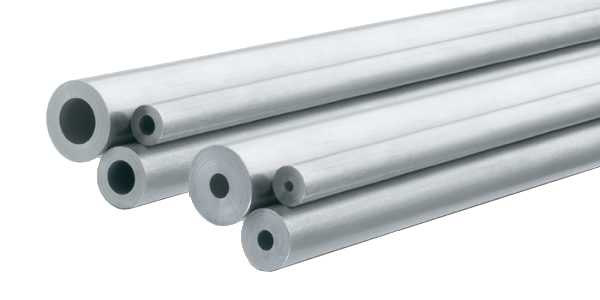

Трубки сверхвысокого давления
Трубы сверхвысокого давления
| на давление 20'000 - 60'000 psi (1379 - 4135 бар) |  |
||
| Артикул | Рабочее давление | Типоразмер | ID | OD | |
| бар | psi | дюйм | мм | мм | |
| HP2004316 | 1379 | 20'000 | 1/4 | 2,768 | 6,350 |
| HP2006316 | 1379 | 20'000 | 3/8 | 5,156 | 9,525 |
| HP2009316 | 1379 | 20'000 | 9/16 | 7,925 | 14,20 |
| HP6002316 | 4135 | 60'000 | 1/8 | 0,508 | 3,175 |
| HP6004316 | 4135 | 60'000 | 1/4 | 2,108 | 6,350 |
| HP6006316 | 4135 | 60'000 | 3/8 | 3,175 | 9,525 |
| HP6009316 | 4135 | 60'000 | 9/16 | 4,750 | 14,20 |
Трубные фитинги сверхвысокого давления
|
на давление 15.000 - 60.000 psi (1035 - 4135 бар)
|
 |
||
| Типоразмер | Рабочее давление | Гайка | Втулка | Заглушка | Заглушка трубная | |
| дюйм | бар | psi | Артикул | Артикул | Артикул | Артикул |
| 1/4 | 1035 | 1035 | G1504 | C1504 | P1504 | TC1504 |
| 3/8 | 1035 | 15'000 | G1506 | C1506 | P1506 | TC1506 |
| 9/16 | 1035 | 15'000 | G1509 | C1509 | P1509 | TC1509 |
| 1/4 | 1379 | 20'000 | G2004 | C2004 | P2004 | TC2004 |
| 3/8 | 1379 | 20'000 | G2006 | C2006 | P2006 | TC2006 |
| 9/16 | 1379 | 20'000 | G2009 | C2009 | P2009 | TC2009 |
| 1/8 | 2069 | 30'000 | G3002 | C3002 | P3002 | TC3002 |
| 1/8 | 4135 | 60'000 | G6002 | C6002 | P6002 | TC6002 |
| 1/4 | 4135 | 60'000 | G6004 | C6004 | P6004 | TC6004 |
| 3/8 | 4135 | 60'000 | G6006 | C6006 | P6006 | TC6006 |
| 9/16 | 4135 | 60'000 | G6009 | C6009 | P6009 | TC6009 |
Гайка прижимная
 |
 |
| на давление 15'000 psi (1035 бар) | на давление до 60'000 psi (4135 бар) |
| Гайка | Типоразмер | Рабочее давление | Резьба | D наружн. | Длина | ||
| Артикул | дюйм | бар | psi | D, мм | L, мм | l, мм | |
| G1504 | 1/4 | 1035 | 1035 | 7/16-20 UNF | 12,7 | 17,46 | - |
| G1506 | 3/8 | 1035 | 15'000 | 9/16-18 UNF | 15,87 | 20,64 | - |
| G1509 | 9/16 | 1035 | 15'000 | 13/16-16 UNF | 22,22 | 26,99 | - |
| G2004 | 1/4 | 1379 | 20'000 | 9/16-18 UNF | 15,87 | 20,64 | 9,52 |
| G2006 | 3/8 | 1379 | 20'000 | 9/16-18 UNF | 20,64 | 23,81 | 13,49 |
| G2009 | 9/16 | 1379 | 20'000 | 3/4-16 UNF | 30,16 | 34,93 | 15,87 |
| G3002 | 1/8 | 2069 | 30'000 | 1.1/8-12 UNF | 12,7 | 19,05 | 7,94 |
| G6002 | 1/8 | 4135 | 60'000 | 7/16-20 UNF | 12,7 | 19,05 | 7,94 |
| G6004 | 1/4 | 4135 | 60'000 | 7/16-20 UNF | 15,87 | 20,64 | 9,52 |
| G6006 | 3/8 | 4135 | 60'000 | 9/16-18 UNF | 20,64 | 23,81 | 13,49 |
| G6009 | 9/16 | 4135 | 60'000 | 3/4-16 UNF | 30,16 | 34,93 | 15,87 |
Втулка
| Втулка | Типоразмер | Рабочее давление | Резьба | D наружн. | Длина | |
| Артикул | дюйм | бар | psi | D, мм | L, мм | |
| C1504 | 1/4 | 1035 | 1035 | 1/4-28 L.H. UNF | 9,52 | 5,55 |
| C1506 | 3/8 | 1035 | 15'000 | 3/8-24 L.H. UNF | 11,91 | 6,35 |
| C1509 | 9/16 | 1035 | 15'000 | 9/16-18 L.H. UNF | 18,25 | 7,94 |
| C2004 | 1/4 | 1379 | 20'000 | 1/4-28 L.H. UNF | 9,52 | 9,52 |
| C2006 | 3/8 | 1379 | 20'000 | 3/8-24 L.H. UNF | 12,7 | 13,49 |
| C2009 | 9/16 | 1379 | 20'000 | 9/16-18 L.H. UNF | 20,64 | 15,87 |
| C3002 | 1/8 | 2069 | 30'000 | 1/8-40 L.H. UNF | 6,22 | 7,94 |
| C6002 | 1/8 | 4135 | 60'000 | 1/8-40 L.H. UNF | 6,22 | 7,94 |
| C6004 | 1/4 | 4135 | 60'000 | 1/4-28 L.H. UNF | 9,52 | 9,52 |
| C6006 | 3/8 | 4135 | 60'000 | 3/8-24 L.H. UNF | 12,7 | 13,49 |
| C6009 | 9/16 | 4135 | 60'000 | 9/16-18 L.H. UNF | 20,64 | 15,87 |
Заглушка
| Заглушка | Типоразмер | Рабочее давление | D наружн. | D внутр. | Длина | |
| Артикул | дюйм | бар | psi | D, мм | d, мм | L, мм |
| P1504 | 1/4 | 1035 | 1035 | 9,52 | 6,35 | 25,4 |
| P1506 | 3/8 | 1035 | 15'000 | 11,91 | 9,52 | 31,75 |
| P1509 | 9/16 | 1035 | 15'000 | 18,25 | 14,29 | 39,69 |
| P2004 | 1/4 | 1379 | 20'000 | 9,52 | 6,35 | 28,57 |
| P2006 | 3/8 | 1379 | 20'000 | 12,7 | 9,52 | 33,34 |
| P2009 | 9/16 | 1379 | 20'000 | 20,64 | 14,29 | 44,45 |
| P3002 | 1/8 | 2069 | 30'000 | 6,35 | 3,17 | 22,22 |
| P6002 | 1/8 | 4135 | 60'000 | 6,35 | 3,17 | 22,22 |
| P6004 | 1/4 | 4135 | 60'000 | 9,52 | 6,35 | 28,57 |
| P6006 | 3/8 | 4135 | 60'000 | 12,7 | 9,52 | 33,34 |
| P6009 | 9/16 | 4135 | 60'000 | 20,64 | 14,29 | 44,45 |
Заглушка трубная
| Заглушка трубная | Типоразмер | Рабочее давление | Резьба | Длина резьбы | Диаметр | ||
| Артикул | дюйм | бар | psi | мм | D, мм | d, мм | |
| TC1504 | 1/4 | 1035 | 1035 | 1/4-28 L.H. UNF | 8,73 | 6,35 | 3,57 |
| TC1506 | 3/8 | 1035 | 15'000 | 3/8-24 L.H. UNF | 11,11 | 9,52 | 6,35 |
| TC1509 | 9/16 | 1035 | 15'000 | 9/16-18 L.H. UNF | 12,7 | 14,29 | 10,32 |
| TC2004 | 1/4 | 1379 | 20'000 | 1/4-28 L.H. UNF | 14,29 | 6,35 | 3,17 |
| TC2006 | 3/8 | 1379 | 20'000 | 3/8-24 L.H. UNF | 19,05 | 9,52 | 5,56 |
| TC2009 | 9/16 | 1379 | 20'000 | 9/16-18 L.H. UNF | 23,81 | 14,29 | 7,14 |
| TC3002 | 1/8 | 2069 | 30'000 | 1/8-40 L.H. UNF | 11,11 | 3,17 | 1,59 |
| TC6002 | 1/8 | 4135 | 60'000 | 1/8-40 L.H. UNF | 11,11 | 3,17 | 1,59 |
| TC6004 | 1/4 | 4135 | 60'000 | 1/4-28 L.H. UNF | 14,29 | 6,35 | 3,17 |
| TC6006 | 3/8 | 4135 | 60'000 | 3/8-24 L.H. UNF | 19,05 | 9,52 | 5,56 |
| TC6009 | 9/16 | 4135 | 60'000 | 9/16-18 L.H. UNF | 23,81 | 14,29 | 7,14 |
Трубки сверхвысокого давления применяются в энергетической, в химической, фармацевтической и других областях промышленности, в научных лабораториях для исследования различных материалов и процессов, где требуется передача жидкостей или газов при высоких давлениях.
Такие трубки изготавливаются из нержавеющей стали, которая обладает повышенной прочностью и способностью выдерживать высокие давления до 400 МПа.

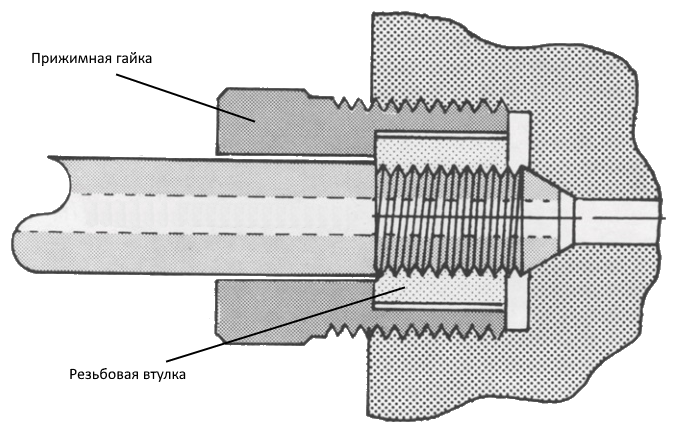

Монтаж труб в трубопроводах высокого давления производится с помощью резьбовых трубных фитингов, которые создают герметичное и надежное соединение, рассчитанное на рабочее давление системы сверхвысокого давления.
