Фланцевая заглушка (или глухой фланец) – деталь трубопроводной арматуры, применяемая для постоянного или временного перекрытия движения рабочего носителя по трубопроводу и его герметизации. Используются в трубопроводных магистралях промышленных предприятий нефтяной, химической, газовой отраслей, а также в трубопроводах жилищно-коммунальной сферы.
Номинальный размер: от 1" до 8".
Класс: 150 – 2500.
Условное давление: до 43 МПа.

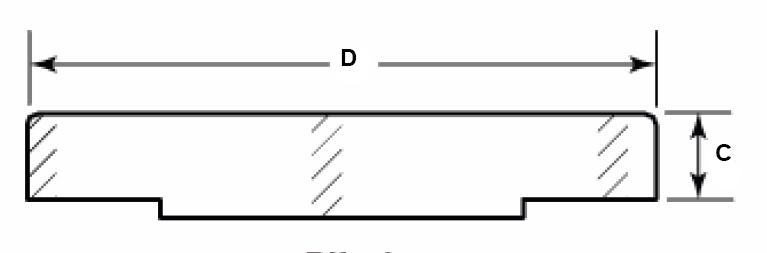

Конструкция: Глухой фланец (заглушка) имеет вид диска без центрального отверстия, на кольцевой поверхности которого закладывается уплотнительная прокладка. По окружности детали симметрично расположены отверстия для крепящих соединений.
Глухие фланцы устанавливают на концевых участках каркаса трубопровода или в отдельных его частях для их исключения из технологического процесса. С их помощью может проводиться консервация определенных участков трубопровода с последующим возобновлением их работы.
Для обеспечения герметичности магистрального объекта применяются уплотнители, от качества которых зависит эффективность и надежность работы фланцевого соединения трубопровода.
Уплотнители представляют собой плоские прокладки различной геометрической формы, изготовленные из специальных материалов: металлы, пластики, полимеры, комбинированные материалы. Выбор материала зависит от рабочей среды и назначения фланцевого соединения.
Пластиковые и полимерные уплотнители (паронитовые, резиновые, фторопластовые, картонные, графитовые) в основном используются в магистралях с невысоким рабочим давлением, они обладают слабой коррозионной устойчивостью в условиях работы химически активных сред.
Металлические (стальные) прокладки широко используются в условиях повышенных температур и давлений рабочего носителя.
 |
 |
| Ду (d) | Р раб. | Диаметр | Толщина | Кол-во | Вес | |
| дюймы | Класс | МПа | D, мм | С, мм | отверстий | кг |
| 1" | 150 |
2,0 | 110 | 12,7 | 4 | 0,9 |
| 2" | 150 | 17,5 | 4 | 2,6 | ||
| 3" | 190 | 22,3 | 4 | 5 | ||
| 4" | 230 | 22,3 | 8 | 7,1 | ||
| 5" | 255 | 22,3 | 8 | 9 | ||
| 6" | 280 | 23,9 | 8 | 11,8 | ||
| 8" | 345 | 27 | 8 | 21 | ||
| 1" | 300 |
5,2 | 125 | 15,9 | 4 | 1,5 |
| 2" | 165 | 20,7 | 8 | 3,4 | ||
| 3" | 210 | 27 | 8 | 7 | ||
| 4" | 255 | 30,2 | 8 | 11,8 | ||
| 5" | 280 | 33,4 | 8 | 15,5 | ||
| 6" | 320 | 35 | 12 | 21,3 | ||
| 1" | 400 | 6,9 | 125 | 17,5 | 4 | 1,5 |
| 2" | 165 | 25,4 | 8 | 4,3 | ||
| 3" | 210 | 31,8 | 8 | 8 | ||
| 4" | 255 | 35 | 8 | 14 | ||
| 5" | 280 | 38,1 | 8 | 19 | ||
| 6" | 320 | 41,3 | 12 | 26 | ||
| 1" | 600 | 10,3 | 125 | 17,5 | 4 | 1,5 |
| 2" | 165 | 25,4 | 8 | 4,3 | ||
| 3" | 210 | 31,8 | 8 | 8 | ||
| 4" | 275 | 38,1 | 8 | 18 | ||
| 5" | 330 | 44,5 | 8 | 28,5 | ||
| 6" | 355 | 47,7 | 12 | 35,5 | ||
| 1" | 900 | 15,5 | 150 | 28,6 | 4 | 3,6 |
| 2" | 215 | 31,8 | 8 | 10,1 | ||
| 3" | 240 | 38,1 | 8 | 13,1 | ||
| 4" | 290 | 44,5 | 8 | 22,1 | ||
| 5" | 350 | 50,8 | 8 | 36,5 | ||
| 1" | 1500 | 25,8 | 150 | 28,6 | 4 | 3,6 |
| 2" | 215 | 38,1 | 8 | 10,1 | ||
| 3" | 265 | 47,7 | 8 | 19 | ||
| 4" | 310 | 54 | 8 | 30 | ||
| 1" | 2500 | 43,0 | 160 | 35 | 4 | 5 |
| 2" | 235 | 50,9 | 8 | 17 | ||
| 3" | 305 | 66,7 | 8 | 39 | ||
| 4" | 355 | 76,2 | 8 | 60 | ||
