Фланец приварной внахлест, свободный. Lap Joint / Lapped Flange (LJ)

Фланец нахлесточный - приварной внахлест (свободный, свободновращающийся) по своей форме похож на плоский фланец (Slip On, SO), но имеет скругленную внутреннюю кромку около уплотнительной поверхности для плотного прилегания к концевому приварному кольцу.


Такой тип фланца применяется на часто разбираемых участках трубопроводов, так как данные соединения легко монтируются.

Номинальный размер: от 1" до 8".

Класс: 150 – 2500.

Условное давление: 43 МПа.

Монтаж: Фланец надевается на трубу, но не приваривается и не крепится к ней каким-либо иным образом, а может свободно вокруг нее вращаться. Затяжное усилие передается через болтовое соединение фланца на уплотнитель приварного кольца.


Конструкция: Состоит из двух частей - свободного (накидного) фланца и приварного кольца такого же диаметра. По сравнению с плоским и воротниковым фланцами, свободный является более удобным в монтаже, так как к трубе приваривается только кольцо, а сам фланец остается свободным.


Свободный фланец не вступает в контакт со средой, поэтому его не обязательно изготавливать из коррозионно-стойкой стали.

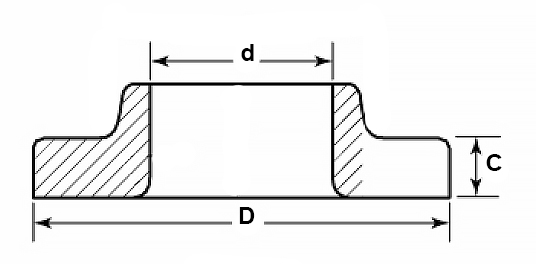

свободный на кольце нахлесточный



Ду (d)  Р раб. Диаметр Толщина Кол-во  Вес
дюймы Класс МПа d, мм D, мм С, мм отверстий кг
1"
150

2,0 34,9 110 12,7 4 0,8
2" 62,5 150 17,5 4 2,2
3" 91,4 190 22,3 4 4,1
4" 116,8 230 22,3 8 5,6
5" 144,4 255 22,3 8 6,3
6" 171,4 280 23,9 8 7,5
8" 222,2 345 27 8 12,5
1" 300
5,2 34,9 125 15,9 4 1,4
2" 62,5 165 20,7 8 3,4
3" 91,4 210 27 8 6,1
4" 116,8 255 30,2 8 10,1
5" 144,4 280 33,4 8 12,5
6" 171,4 320 35 12 14,1
1" 400 6,9 34,9 125 17,5 4 1,6
2" 62,5 165 25,4 8 3,7
3" 91,4 210 31,8 8 7,3
4" 116,8 255 35 8 11,5
5" 144,5 280 38,1 8 14,5
6" 171,4 320 41,3 12 19
1" 600 10,3 34,9 125 17,5 4 1,6
2" 62,5 165 25,4 8 3,7
3" 91,4 210 31,8 8 7,3
4" 116,8 275 38,1 8 15,8
5" 144,4 330 44,5 8 24,5
6" 171,4 355 47,7 12 29,5
1" 900 15,5 34,9 150 28,6 4 3,4
2" 62,5 215 31,8 8 9,8
3" 91,4 240 38,1 8 11,6
4" 116,8 290 44,5 8 19,8
5" 144,4 350 50,8 8 32
1" 1500 25,8 34,9 150 28,6 4 3,4
2" 62,5 215 38,1 8 9,8
3" 91,4 265 47,7 8 18
4" 116,4 310 54 8 27,8
1" 2500 43,0 34,9 160 35 4 5
2" 62,5 235 50,9 8 17
3" 91,4 305 66,7 8 38
4" 116,8 355 76,2 8 58

 *параметр уточняется при заказе
