Фланец воротниковый приварной встык (юбочный; с горловиной, с юбкой) – это соединительная часть трубопроводов, арматуры, валов, сосудов, резервуаров, приборов и т.п..
Номинальный размер: от 1" до 8".
Класс: 150 – 2500.
Условное давление: до 43 МПа.
Конструкция: Фланец состоит из диска с отверстиями для болтов (или шпилек) и характерным максимально симметричным выступом в форме усеченного конуса («воротник» или «шея») для приварки встык. Постепенный переход толщины от основы воротника к толщине стенки трубы в сварном шве обеспечивает надежность фланца.
За счёт приварки к трубе встык, фланцы воротниковой конструкции обеспечивают полную герметичность трубопровода, а также устойчивость сварочного шва к большим нагрузкам и деформациям. Кроме того, данный вид соединения характеризуется стойкостью к высоким и низким температурам, способствует снижению вибрационной нагрузки на соединение.
Применение воротниковых фланцев позволяет без резки трубы (зачастую трубы с достаточно толстой стенкой) разорвать соединение для демонтажа или модернизации части трубопровода, в этом смысле фланцевое соединение является «многоразовым».
ак как внутренний диаметр фланца должен соответствовать внутреннему диаметру трубы, при формировании заказа необходимо указывать диаметр отверстия фланца. Это позволяет уменьшить турбуленцию и эрозию фланцевого соединения.
Фланцы этого типа монтируют на трубопроводах с большими нагрузками, которые эксплуатируются в наиболее тяжёлых и сложных режимах, на производствах атомной индустрии, нефтегазовой и химической отрасли.
 |
 |

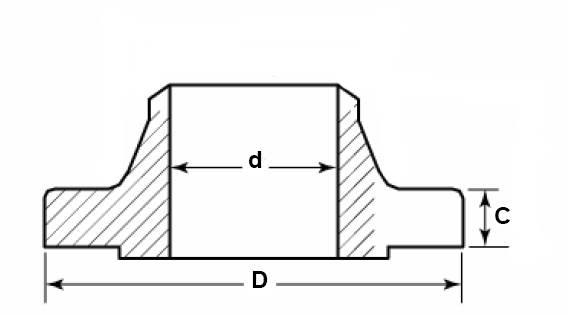

| Ду (d) | Р раб. | Диаметр | Толщина | Кол-во | Вес | ||
| дюймы | Класс | МПа | d, мм | D, мм | С, мм | отверстий | кг |
| 1" | 150 |
2,0 | 26,6 | 110 | 12,7 | 4 | 1,1 |
| 2" | 52,4 | 150 | 17,5 | 4 | 2,7 | ||
| 3" | 77,9 | 190 | 22,3 | 4 | 5,2 | ||
| 4" | 102,3 | 230 | 22,3 | 8 | 7,5 | ||
| 5" | 128,2 | 255 | 22,3 | 8 | 9,2 | ||
| 6" | 154,1 | 280 | 23,9 | 8 | 11 | ||
| 8" | 202,7 | 345 | 27 | 8 | 18,3 | ||
| 1" | 300 |
5,2 | 26,6 | 125 | 15,9 | 4 | 1,9 |
| 2" | 52,5 | 165 | 20,7 | 8 | 3,6 | ||
| 3" | 77,9 | 210 | 27 | 8 | 7,4 | ||
| 4" | 102,3 | 255 | 30,2 | 8 | 11,9 | ||
| 5" | 128,2 | 280 | 33,4 | 8 | 16 | ||
| 6" | 154,1 | 320 | 35 | 12 | 20,2 | ||
| 1" | 400 | 6,9 | * | 125 | 17,5 | 4 | 1,9 |
| 2" | * | 165 | 25,4 | 8 | 4,7 | ||
| 3" | * | 210 | 31,8 | 8 | 8,7 | ||
| 4" | * | 255 | 35 | 8 | 14 | ||
| 5" | * | 280 | 38,1 | 8 | 19 | ||
| 6" | * | 320 | 41,3 | 12 | 25,5 | ||
| 1" | 600 | 10,3 | * | 125 | 17,5 | 4 | 1,9 |
| 2" | * | 165 | 25,4 | 8 | 4,7 | ||
| 3" | * | 210 | 31,8 | 8 | 8,7 | ||
| 4" | * | 275 | 38,1 | 8 | 18,1 | ||
| 5" | * | 330 | 44,5 | 8 | 30,5 | ||
| 6" | * | 355 | 47,7 | 12 | 36,2 | ||
| 1" | 900 | 15,5 | * | 150 | 28,6 | 4 | 3,8 |
| 2" | * | 215 | 38,1 | 8 | 11,1 | ||
| 3" | * | 240 | 38,1 | 8 | 15 | ||
| 4" | * | 290 | 44,5 | 8 | 24 | ||
| 5" | * | 350 | 50,8 | 8 | 37 | ||
| 1" | 1500 | 25,8 | * | 150 | 28,6 | 4 | 3,8 |
| 2" | * | 215 | 38,1 | 8 | 11,1 | ||
| 3" | * | 265 | 47,7 | 8 | 20,4 | ||
| 4" | * | 310 | 54 | 8 | 30,5 | ||
| 1" | 2500 | 43,0 | * | 160 | 35 | 4 | 6 |
| 2" | * | 235 | 50,9 | 8 | 19 | ||
| 3" | * | 305 | 66,7 | 8 | 43 | ||
| 4" | * | 355 | 76,2 | 8 | 66 | ||
*параметр уточняется при заказе
