Рукава напорно-всасывающие по ГОСТ 5398-76

Рукав напорно-всасывающий по ГОСТ 5398-76

5398 765398 781

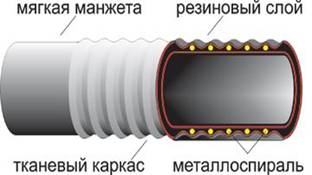

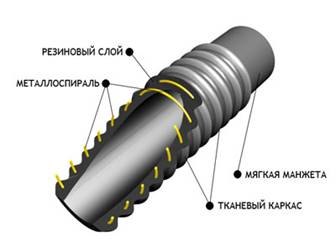

Рукава напорно-всасывающие с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре. Применяются для всасывания и нагнетания различных жидкостей, топлива, масел на нефтяной основе и газов.


Температура работоспособности рукавов:
умеренный климат (от -35°С до +90°С)
тропический климат (от -10°С до +90°С)
холодный климат (от -50°С до +90°С)


Группы:
I – всасывающие (параметры давления: вакуум – 0,08 МПа (0,8 атм))
II – напорно-всасывающие (параметры давления: вакуум - 0,08 МПа (0,8атм), напор - 0,3; 0,5 и 1,0 МПа (3; 5; и 1,0 атм))
Класс "В" - для технической воды;
Класс "Б" - для бензина, керосина, топлива, масел на нефтяной основе;
Класс "КЩ" - слабые растворы неорганических кислот и щелочей концентрации до 20%;
Класс "П" - для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических и др. веществ, питьевая вода)



     Класс       Внутренний диаметр, мм Рабочее давления, Мпа (атм.) Рабочий вакуум, Мпа (атм.)
Длиначи манжеты, мм  Длина Рукава, м
В, Б, КЩ, П
25
0,3 -1,0 (3 - 10 атм.)
0,08(0,8 атм.)
75 10

32

0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 75 10
38 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 85 10
50 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 100 10
65 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 100 4; 6; 10
75 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 100 4; 6; 10
100 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 100 4; 6; 10
125 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 150 4
150 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 150 4
200 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 150 4
250 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 200 4
300 0,3 -1,0 (3 - 10 атм.) 0,08(0,8 атм.) 200 4



Примечания:

Рукава всех классов группы I должны быть герметичными при гидравлическом давлении равном:

0,3 МПа (3 кгс/см2) – для рукавов внутренним диаметром до 75 мм,

0,2 МПа (2 кгс/см2) – для рукавов внутренним диаметром свыше 75 мм.

Рукава классов Б, В, П, КЩ должны иметь не менее, чем трехкратный запас прочности (3Р) при разрыве гидравлическим давлением.

Пример условного обозначения:
Рукав Б – 2 – 25 – 10 ГОСТ 5398-76, где

Б – класс (бензин, керосин, топливо, масла на нефтяной основе);
2 – группа (напорно-всасывающие);
25 – внутренний диаметр (мм);
10 – рабочее давление (кгс/см2).
