LL - очень лёгкая серия; L - лёгкая серия; S - тяжёлая серия



Набор FORM для стальных труб

FORM

СерияD1T1L1S1Код заказаВес, г/шт
FORM...CFFORM...VITCF
L 06 M12×1,5 14,5 14 FORM06LCF FORM06LVITCF 11
08 M14×1,5 14,5 17 FORM08LCF FORM08LVITCF 16
10 M16×1,5 15,5 19 FORM10LCF FORM10LVITCF 20
12 M18×1,5 15,5 22 FORM12LCF FORM12LVITCF 27
15 M22×1,5 17 27 FORM15LCF FORM15LVITCF 45
18 M26×1,5 18 32 FORM18LCF FORM18LVITCF 67
22 M30×2 20 36 FORM22LCF FORM22LVITCF 88
28 M36×2 21 41 FORM28LCF FORM28LVITCF 99
35 M45×2 24 50 FORM35LCF FORM35LVITCF 162
42 M52×2 24 60 FORM42LCF FORM42LVITCF 233
S 06 M14×1,5 16,5 17 FORM06SCF FORM06SVITCF 19
08 M16×1,5 16,5 19 FORM08SCF FORM08SVITCF 22
10 M18×1,5 17,5 22 FORM10SCF FORM10SVITCF 34
12 M20×1,5 17,5 24 FORM12SCF FORM12SVITCF 38
14 M22×1,5 20,5 27 FORM14SCF FORM14SVITCF 57
16 M24×1,5 20,5 30 FORM16SCF FORM16SVITCF 71
20 M30×2 24 36 FORM20SCF FORM20SVITCF 115
25 M36×2 27 46 FORM25SCF FORM25SVITCF 216
30 M42×2 29 50 FORM30SCF FORM30SVITCF 242
38 M52×2 32,5 60 FORM38SCF FORM38SVITCF 366

FORM...CF - для труб из ОЦИНКОВАННОЙ СТАЛИ без Cr(VI) + уплотнитель NBR

FORM...VITCF - для труб из ОЦИНКОВАННОЙ СТАЛИ без Cr(VI) + уплотнитель FKM





Набор FORM для труб из нержавеющей стали

СерияD1T1L1S1Код заказаВес, г/шт
FORM...71FORM...NBR71FORM...CFFORM...VITCF
L 06 M12×1,5 14,5 14 FORM06L71 FORM06LNBR71 FORM06LCF FORM06LVITCF 11
08 M14×1,5 14,5 17 FORM08L71 FORM08LNBR71 FORM08LCF FORM08LVITCF 16
10 M16×1,5 15,5 19 FORM10L71 FORM10LNBR71 FORM10LCF FORM10LVITCF 20
12 M18×1,5 15,5 22 FORM12L71 FORM12LNBR71 FORM12LCF FORM12LVITCF 27
15 M22×1,5 17 27 FORM15L71 FORM15LNBR71 FORM15LCF FORM15LVITCF 45
18 M26×1,5 18 32 FORM18L71 FORM18LNBR71 FORM18LCF FORM18LVITCF 67
22 M30×2 20 36 FORM22L71 FORM22LNBR71 FORM22LCF FORM22LVITCF 88
28 M36×2 21 41 FORM28L71 FORM28LNBR71 FORM28LCF FORM28LVITCF 99
35 M45×2 24 50 FORM35L71 FORM35LNBR71 FORM35LCF FORM35LVITCF 162
42 M52×2 24 60 FORM42L71 FORM42LNBR71 FORM42LCF FORM42LVITCF 233
S 06 M14×1,5 16,5 17 FORM06S71 FORM06SNBR71 FORM06SCF FORM06LVITCF 19
08 M16×1,5 16,5 19 FORM08S71 FORM08SNBR71 FORM08SCF FORM08LVITCF 22
10 M18×1,5 17,5 22 FORM10S71 FORM10SNBR71 FORM10SCF FORM10LVITCF 34
12 M20×1,5 17,5 24 FORM12S71 FORM12SNBR71 FORM12SCF FORM12LVITCF 38
14 M22×1,5 20,5 27 FORM14S71 FORM14SNBR71 FORM14SCF FORM14LVITCF 57
16 M24×1,5 20,5 30 FORM16S71 FORM16SNBR71 FORM16SCF FORM16LVITCF 71
20 M30×2 24 36 FORM20S71 FORM20SNBR71 FORM20SCF FORM20LVITCF 115
25 M36×2 27 46 FORM25S71 FORM25SNBR71 FORM25SCF FORM25LVITCF 216
30 M42×2 29 50 FORM30S71 FORM30SNBR71 FORM30SCF FORM30LVITCF 242
38 M52×2 32,5 60 FORM38S71 FORM38SNBR71 FORM38SCF FORM38LVITCF 366

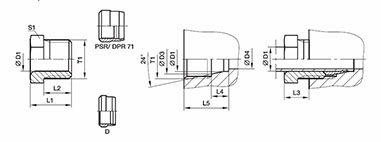

S - винтовая втулка

FORM



СерияD1T1D3D4L1L2L3L4L5S1

Вес, г/шт


Код заказа		PN (бар)
CF71
LL 04 M8×1 5 3 12 8 6 4 12,5 8 3 S04LL 100 100
06 M10×1 7,5 4,5 13 9 7 5,5 14,5 10 4 S06LL 100 100
08 M12×1 9,5 6 14 9,5 7 5,5 14,5 12 6 S08LL 100 100
L 06 M12×1,5 8,1 4 16 11,5 10 7 18,5 12 9 S06L 315 315
08 M14×1,5 10,1 6 16 11,5 10 7 18,5 14 11 S08L 315 315
10 M16×1,5 12,3 8 17 11,5 10 7 18,5 17 15 S10L 315 315
12 M18×1,5 14,3 10 18 12 10 7 19 19 19 S12L 315 315

LL - очень лёгкая серия; L - лёгкая серия; S - тяжёлая серия



D - врезное D-образное кольцо, PSR - стопорное кольцо

D-PSR



СерияD1D-кольцо - Код заказаPSR - Код заказа

Вес,

г/шт

L1

Сталь

оцинкованная

без Cr(VI)

PN

(бар)

Нержавеющая

сталь

PN

(бар)

Латунь

PN

(бар)

L2

Сталь

оцинкованная

без Cr(VI)

PN

(бар)

LL 04 6 D04LLX 100 D04LL71X 100 D04LLMSX 63 0,3
06 7 D06LLX 100 D06LL71X 100 D06LLMSX 63 0,8
08 7 D08LLX 100 D08LL71X 100 D08LLMSX 63 1
10 7 D10LLX 100 D10LL71X 100 D10LLMSX 63 1,3
12 7,5 D12LLX 100 D12LL71X 100 D12LLMSX 63 1,6
L 06 9,5   D06LMSX 200 9,5 PSR06LX 500 1,7
08 9   D08LMSX 200 9,5 PSR08LX 500 2,2
10 10   D10LMSX 200 10 PSR10LX 500 3,1
12 10   D12LMSX 200 10 PSR12LX 400 3,5
15 10   D15LMSX 200 10 PSR15LX 400 4,5
18 10   D18LMSX 200 10 PSR18LX 400 5,5
22 10,5   D22LMSX 100 10,5 PSR22LX 250 7,3
28 10,5   D28LMSX 100 10,5 PSR28LX 250 9,4
35 13   D35LMSX 100 13 PSR35LX 250 20
42 13,5   D42LMSX 100 13 PSR42LX 250 23
S 06 9,5   D06LMSX 400 9,5 PSR06LX 800 1,7
08 9   D08LMSX 400 9,5 PSR08LX 800 3,2
10 10   D10LMSX 400 10 PSR10LX 800 3,1
12 10   D12LMSX 400 10 PSR12LX 630 3,5
14 10   D14SMSX 400 10 PSR14LX 630 3,9
16 10,5   D16SMSX 250 10 PSR16LX 630 5,6
20 12,5   D20SMSX 250 13 PSR20LX 420 11,4
25 12,5   D25SMSX 250 13 PSR25LX 420 13,3
30 13   D30SMSX 250 13 PSR30LX 420 19,3
38 13,5   D38SMSX 250 13 PSR38LX 420 22,5





DPR - прогрессивное кольцо

DPR



СерияD1DPR - Код заказа

PN

(бар)

Вес,

г/шт

L3

Нержавеющая

сталь

Нержавеющая

сталь SPH

L 06 9 DPR06L71X DPR06LSPH71X 315 1,7
08 9 DPR08L71X DPR08LSPH71X 315 2,2
10 9,5 DPR10L71X DPR10LSPH71X 315 3,1
12 9,8 DPR12L71X DPR12LSPH71X 315 3,5
15 9,5 DPR15L71X DPR15LSPH71X 315 4,5
18 9,5 DPR18L71X DPR18LSPH71X 315 5,5
22 10,5 DPR22L71X DPR22LSPH71X 160 7,3
28 11 DPR28L71X DPR28LSPH71X 160 9,4
35 13,5 DPR35L71X DPR35LSPH71X 160 20
42 13,5 DPR42L71X DPR42LSPH71X 160 23
S 06 9 DPR06L71X DPR06LSPH71X 630 1,7
08 9 DPR08L71X DPR08LSPH71X 630 3,2
10 9,5 DPR10L71X DPR10LSPH71X 630 3,1
12 9,8 DPR12L71X DPR12LSPH71X 630 3,5
14 9,5 DPR14S71X DPR14SSPH71X 630 3,9
16 9,5 DPR16S71X DPR16SSPH71X 400 5,6
20 12,5 DPR20S71X DPR20SSPH71X 400 11,4
25 12,5 DPR25S71X DPR25SSPH71X 400 13,3
30 12,5 DPR30S71X DPR30SSPH71X 400 19,3
38 13,5 DPR35S71X DPR35SSPH71X 315 22,5

LL - очень лёгкая серия; L - лёгкая серия; S - тяжёлая серия



FM - функциональная гайка для стальных оцинкованных труб

 FM



СерияD1T1L1S1Код заказаВес, г/шт
Уплотинитель NBRPN (бар)Уплотнитель FKMPN (бар)
LL 04 M8×1 11 10 FM04LLCF - - - 5
06 M10×1 11,5 12 - - - - 6
L 06 M12×1,5 14,5 14 FM06LCF 500 FM06LVITCF 500 12
08 M14×1,5 14,5 17 FM08LCF 500 FM08LVITCF 500 17
10 M16×1,5 15,5 19 FM10LCF 500 FM10LVITCF 500 22
12 M18×1,5 15,5 22 FM12LCF 400 FM12LVITCF 400 30
15 M22×1,5 17 27 FM15LCF 400 FM15LVITCF 400 48
18 M26×1,5 18 32 FM18LCF 400 FM18LVITCF 400 70
22 M30×2 20 36 FM22LCF 250 FM22LVITCF 250 94
28 M36×2 21 41 FM28LCF 250 FM28LVITCF 250 106
35 M45×2 24 50 FM35LCF 250 FM35LVITCF 250 160
42 M52×2 24 60 FM42LCF 250 FM42LVITCF 250 244
S 06 M14×1,5 16,5 17 FM06SCF 800 FM06SVITCF 800 20
08 M16×1,5 16,5 19 FM08SCF 800 FM08SVITCF 800 23
10 M18×1,5 17,5 22 FM10SCF 800 FM10SVITCF 800 37
12 M20×1,5 17,5 24 FM12SCF 630 FM12SVITCF 630 39
14 M22×1,5 20,5 27 FM14SCF 630 FM14SVITCF 630 60
16 M24×1,5 20,5 30 FM16SCF 630 FM16SVITCF 630 72
20 M30×2 24 36 FM20SCF 420 FM20SVITCF 420 121
25 M36×2 27 46 FM25SCF 420 FM25SVITCF 420 221
30 M42×2 29 50 FM30SCF 420 FM30SVITCF 420 248
38 M52×2 32,5 60 FM38SCF 420 FM38SVITCF 420 367





FM - функциональная гайка для труб из нержавеющей стали





СерияD1T1L1S1Код заказаВес, г/шт

Уплотини-

тель FKM

PN (бар)

Уплотни-

тель NBR

PN (бар)

Уплотни-

тель NBR

PN (бар)

Уплотни-

тель FKM

PN (бар)
LL 04 M8×1 11 10 - - - - FM04LLSSA - - - 5
06 M10×1 11,5 12 - - - - FM06LLSSA - - - 6
L 06 M12×1,5 14,5 14 FM06L71 315 FM06LNBR71 315 FM06LSSA 315 FM06LVITSSA 315 12
08 M14×1,5 14,5 17 FM08L71 315 FM08LNBR71 315 FM08LSSA 315 FM08LVITSSA 315 17
10 M16×1,5 15,5 19 FM10L71 315 FM10LNBR71 315 FM10LSSA 315 FM10LVITSSA 315 22
12 M18×1,5 15,5 22 FM12L71 315 FM12LNBR71 315 FM12LSSA 315 FM12LVITSSA 315 30
15 M22×1,5 17 27 FM15L71 315 FM15LNBR71 315 FM15LSSA 315 FM15LVITSSA 315 48
18 M26×1,5 18 32 FM18L71 315 FM18LNBR71 315 FM18LSSA 315 FM18LVITSSA 315 70
22 M30×2 20 36 FM22L71 160 FM22LNBR71 160 FM22LSSA 160 FM22LVITSSA 160 94
28 M36×2 21 41 FM28L71 160 FM28LNBR71 160 FM28LSSA 160 FM28LVITSSA 160 106
35 M45×2 24 50 FM35L71 160 FM35LNBR71 160 FM35LSSA 160 FM35LVITSSA 160 160
42 M52×2 24 60 FM42L71 160 FM42LNBR71 160 FM42LSSA 160 FM42LVITSSA 160 244
S 06 M14×1,5 16,5 17 FM06S71 630 FM06SNBR71 630 FM06SSSA 630 FM06SVITSSA 630 20
08 M16×1,5 16,5 19 FM08S71 630 FM08SNBR71 630 FM08SSSA 630 FM08SVITSSA 630 23
10 M18×1,5 17,5 22 FM10S71 630 FM10SNBR71 630 FM10SSSA 630 FM10SVITSSA 630 37
12 M20×1,5 17,5 24 FM12S71 630 FM12SNBR71 630 FM12SSSA 630 FM12SVITSSA 630 39
14 M22×1,5 20,5 27 FM14S71 630 FM14SNBR71 630 FM14SSSA 630 FM14SVITSSA 630 60
16 M24×1,5 20,5 30 FM16S71 400 FM16SNBR71 400 FM16SSSA 400 FM16SVITSSA 400 72
20 M30×2 24 36 FM20S71 400 FM20SNBR71 400 FM20SSSA 400 FM20SVITSSA 400 121
25 M36×2 27 46 FM25S71 400 FM25SNBR71 400 FM25SSSA 400 FM25SVITSSA 400 221
30 M42×2 29 50 FM30S71 400 FM30SNBR71 400 FM30SSSA 400 FM30SVITSSA 400 248
38 M52×2 32,5 60 FM38S71 315 FM38SNBR71 315 FM38SSSA 315 FM38SVITSSA 315 367

FM...71, FM...NBR71 - нержавеющая сталь

FM...SSA, FM...VITSSA - оцинкованная сталь без Cr(VI)



M - Гайки

M



СерияD1T1L4S1Вес, г/штКод заказаPN (бар)
CF71MS
LL 04 M8×1 11 10 4 M04LL 100 100 63
06 M8×1 11,5 12 6 M06LL 100 100 63
08 M8×1 12 14 7 M08LL 100 100 63
10 M8×1 12,5 17 11 M10LL 100 100 63
12 M8×1 13 19 13 M12LL 100 100 63
L 06 M8×1 14,5 14 10 M06L 500 315 200
08 M8×1 14,5 17 15 M08L 500 315 200
10 M8×1 15,5 19 18 M10L 500 315 200
12 M8×1 15,5 22 25 M12L 400 315 200
15 M8×1 17 27 42 M15L 400 315 200
18 M8×1 18 32 62 M18L 400 315 200
22 M8×1 20 36 82 M22L 250 160 100
28 M8×1 21 41 89 M28L 250 160 100
35 M8×1 24 50 137 M35L 250 160 100
42 M8×1 24 60 216 M42L 250 160 100
S 06 M8×1 16,5 17 17 M06S 800 630 400
08 M8×1 16,5 19 20 M08S 800 630 400
10 M8×1 17,5 22 31 M10S 800 630 400
12 M8×1 17,5 24 34 M12S 630 630 400
14 M8×1 20,5 27 53 M14S 630 630 400
16 M8×1 20,5 30 66 M16S 630 400 250
20 M8×1 24 36 102 M20S 420 400 250
25 M8×1 27 46 202 M25S 420 400 250
30 M8×1 29 50 219 M30S 420 400 250
38 M8×1 32,5 60 339 M38S 420 315 200
