PTFE-929



Применение

Тефлоновый рукав с полиуретановым покрытием. Для среднего давления гидравлических жидкостей высоких температур, пара и агрессивных сред химической промышленности.
Применяется там, где важна низкая проницаемость.

Особенно подходит для пищевой промышленности.

Материалы шланга соответствуют требованиям FDA (FDA 21 CFR177.1550).
Соответствует требованиям SAE 100R14
Конструкция
Внутренняя трубка: Толстостенный политетрафторэтилен. 929B: токопроводящий
Армирующий слой: Один слой оплётки из нержавеющей стальной проволоки
Покрытие: -
Цвет: -
Диапазон температур

от -73°C до +232°C



АртикулВнутренний диаметрНаружный диаметрТолщина
стенки,
мм		Рабочее давлениеРазрывное давлениеМинимальный радиус изгибаМасса
ммдюймммдюймМПаpsiМПаpsiммкг/м
929/929B-4 4.8 3/16 7.9 5/16 1.02 21.0 3'000 83.0 12'000 38 0.12
929/929b-6 7.9 5/16 11.1 7/16 1.02 17.5 2'500 69.0 10'000 89 0.18
929/929b-8 10.3 13/32 14.3 9/16 1.07 14.0 2'000 56.0 8'000 114 0.23
929/929b-12 15.9 5/8 19.1 3/4 1.22 8.4 1'200 33.6 4'800 165 0.28
929/929b-16 22.2 7/8 28.6 1.1/8 1.22 8.8 1'250 35.0 5'000 188 0.73

PTFE-919U



Применение

Тефлоновый рукав с полиуретановым покрытием. для среднего давления гидравлических жидкостей высоких температур и агрессивных сред хмической промышленности.
Применяется там, где требуется высокая устойчивость к истиранию.

Особенно подходит для пищевой промышленности.

Материалы шланга соответствуют требованиям FDA (FDA 21 CFR177.1550).
Соответствует требованиям SAE 100R14
Конструкция
Внутренняя трубка: Политетрафторэтилен
Армирующий слой: Один слой оплётки из нержавеющей стальной проволоки
Покрытие: Полиуретан
Цвет: чёрный
Диапазон температур

от -40°C до +135°C



АртикулВнутренний диаметрНаружный диаметрТолщина
стенки,
мм		Рабочее давлениеРазрывное давлениеМинимальный радиус изгибаМасса
ммдюймммдюймМПаpsiМПаpsiммкг/м
919U-4 4.8 3/16 9.5 3/8 0.76 21.0 3'000 83.0 12'000 51 0.12
919U-6 7.9 5/16 12.7 1/2 0.76 17.5 2'500 69.0 10'000 101 0.20
919U-8 10.3 13/32 15.9 5/8 0.76 14.0 2'000 56.0 8'000 127 0.22
919U-12 15.9 5/8 21.4 27/32 0.76 8.3 1'200 34.5 5'000 191 0.33
919U-16 22.2 7/8 27.0 1.1/16 0.76 6.9 1'000 27.5 4'000 229 0.47



PTFE-2030T

См. другие рукава PTFE:
919U
929/929B



Применение

Тефлоновый рукав PTFE 2030T для среднего давления гидравлических жидкостей высоких температур, пара и агрессивных сред хмической промышленности.
Особенно подходит для пищевой промышленности.

Соответствует требованиям SAE 100R14
Конструкция
Внутренняя трубка: Политетрафторэтилен
Армирующий слой: Один слой оплётки из нержавеющей стальной проволоки
Покрытие: Материалы шланга соответствуют требованиям FDA (FDA 21 CFR177.1550)
Цвет:  -
Диапазон температур

от -54°C до +232°C (100% рабочее давление при постоянной t=204°С)



АртикулВнутренний диаметрНаружный диаметрТолщина
стенки,
мм		Рабочее давлениеРазрывное давлениеМинимальный радиус изгибаМасса
ммдюймммдюймМПаpsiМПаpsiммкг/м
2030T-04R14 4.8 3/16 7.9 5/16 0.76 21.0 3'000 83.0 12'000 51 0.09
2030T-05R14 6.4 1/4 9.5 3/8 0.76 21.0 3'000 83.0 12'000 76 0.13
2030T-06R14 7.9 5/16 11.1 7/16 0.76 17.5 2'500 69.0 10'000 101 0.15
2030T-08R14 10.3 13/32 13.5 17/32 0.76 14.0 2'000 56.0 8'000 127 0.19
2030T-10R14 12.7 1/2 15.9 5/8 0.76 10.3 1'500 41.5 6'000 165 0.22
2030T-12R14 15.9 5/8 19.1 3/4 0.76 8.3 1'200 34.5 5'000 191 0.28
2030T-16R14 22.2 7/8 26.2 1.1/32 0.89 6.9 1'000 27.5 4'000 229 0.40
КодDNРазмерммдюймРезьба, ммНаружный
диаметр, мм		А, ммВ, ммН, ммJ, ммMax давление,
МПа
1D9EX-4-012 2 -012 2.0 5/64 G1/4 40 29 19 63.0
1BPEX-4-012 2 -012 2.0 5/64 G1/4 39 28 19 34.5
101EX-4-012 2 -012 2.0 5/64 1/4-18NPTF 39 28 14 34.5
106EX-3-012 2 -012 2.0 5/64 3/8-24UNF 23 12 14 41.0
106EX-4-012 2 -012 2.0 5/64 7/16-20UNF 25 14 17 41.0
1JCEX-4-012 2 -012 2.0 5/64 9/16-18UNF 1/4 28 17 14 41.0
1JCEX-6-012 2 -012 2.0 5/64 11/16-16UNF 3/8 26 15 22 41.0
1R8EX-11-012 2 -012 2.0 5/64 M16×2 30 19 63.0
1YREX-3-012 2 -012 2.0 5/64 28 17 63.0
1YREX-10-012 2 -012 2.0 5/64 M16×1.5 30 19 19 63.0
1YREX-11-012 2 -012 2.0 5/64 M16×2 30 19 19 63.0



smallfittings

Микрошланги. Капиллярный рукав

2020N



Применение

Рукав малого диаметра (микрошланг) 2020N применяется для присоединения контрольно-измерительной аппаратуры, прежде всего, манометров к гидросистеме.

Таким образом, его можно называть "шланг для манометров".
Конструкция
Внутренняя трубка: Полиамид
Изоляционный слой: Один плетеный слой высокопрочного синтетического волокна
Покрытие: Полиамид
Цвет: черный
Диапазон температур от -40°C до +100°C - для минеральных или синтетических гидравлических жидкостей



АртикулВнутренний диаметрНаружный диаметрРабочее давлениеРазрывное давлениеМинимальный радиус изгибаМасса
DNразмерммдюймммМПаpsiМПаpsiммкг/м
2020N-012V50 2 -012 2 5/64 4,9 63.0 9'135 200 29'000 20 0,016

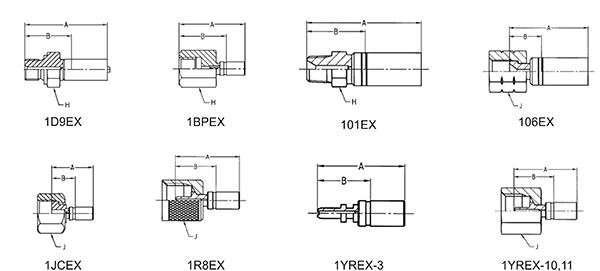

Фитинги для микрошланга

smallfittings



КодDNРазмерммдюймРезьба, ммНаружный
диаметр, мм		А, ммВ, ммН, ммJ, ммMax давление,
МПа
1D9EX-4-012 2 -012 2.0 5/64 G1/4   40 29 19   63.0
1BPEX-4-012 2 -012 2.0 5/64 G1/4   39 28 19   34.5
101EX-4-012 2 -012 2.0 5/64 1/4-18NPTF   39 28 14   34.5
106EX-3-012 2 -012 2.0 5/64 3/8-24UNF   23 12   14 41.0
106EX-4-012 2 -012 2.0 5/64 7/16-20UNF   25 14   17 41.0
1JCEX-4-012 2 -012 2.0 5/64 9/16-18UNF 1/4 28 17   14 41.0
1JCEX-6-012 2 -012 2.0 5/64 11/16-16UNF 3/8 26 15   22 41.0
1R8EX-11-012 2 -012 2.0 5/64 M16×2   30 19     63.0
1YREX-3-012 2 -012 2.0 5/64     28 17     63.0
1YREX-10-012 2 -012 2.0 5/64 M16×1.5   30 19   19 63.0
1YREX-11-012 2 -012 2.0 5/64 M16×2   30 19   19 63.0
