Сила, которая передается посредством жидкости под давлением, зависит от давления и скорости потока. Размер компонентов должен быть подобран так, чтобы избежать перепадов давления и старения РВД в результате тепловыделения или чрезмерной скорости потока.

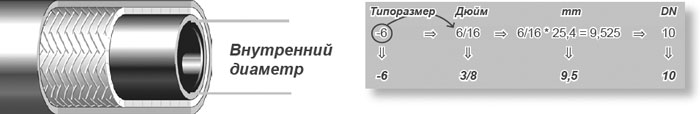

Для измерения типоразмеров РВД используются международно-признанные шаблоны. Типоразмер указывается по внутренней трубке РВД, а не по наружному диаметру.

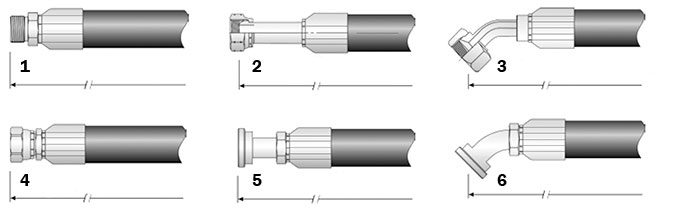

Правила замера длины рукава высокого давления (РВД) в сборе:

1. Фитинги с наружной резьбой измеряют по концу фитинга.

2. Все фитинги DIN, BSP и ORFS измеряют по концу ниппеля.

3. Все угловые фитинги с накидной гайкой измеряют по верхней точке оси фитинга.

4. Фитинги US (JIC, SAE, NPSM), за исключением фитингов OFRS, измеряют по концу гайки.

5. Фитинги с прямым фланцем измеряют по плоскости.

6. Фланцевые угловые фитинги измеряют по осевой линии плоскости фланца.

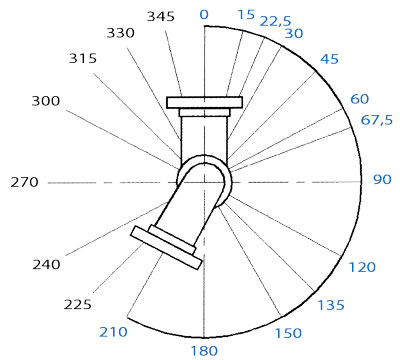

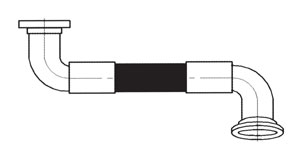

Углы установки угловых фитингов по отношению друг к другу при опрессовке:

Прокладка рукава в сборе и среда, в которой работает рукав, напрямую влияют на срок службы рукава. На приведенных здесь рисунках показаны способы правильной прокладки рукавов в сборе, которые позволяют максимально увеличить срок службы и обеспечить стабильную работоспособность рукавов в сборе.

Неправильно	Правильно	Правило
		При прямой прокладке рукава необходимо убедиться, что имеется достаточный запас длины (прогиб), который компенсирует возможные изменения длины рукава при подаче давления. Под давлением слишком короткий рукав может выскочить из фитингов или сдавить их, что приводит к преждевременным отказам металлических или уплотнительных деталей.
		Длина рукава должна быть подобрана так, чтобы обеспечивать запас длины (прогиб), достаточный для перемещения или вибрации компонентов без натяжения рукава. Однако следует избегать чрезмерных прогибов, в результате которых рукав может цепляться за другие компоненты или оборудование или тереться о них.
		Необходимо избегать механического натяжения рукава, изгиба с радиусом, меньшим допустимого, а также скручивания рукава при установке. Минимальный радиус изгиба для каждого рукава указан в таблицах рукавов в настоящем каталоге.
		Необходимо также принимать во внимание плоскость перемещения и прокладывать рукава соответствующим образом. Не допускайте скручивания рукава вдоль осевой линии.
		Прокладка рукава также играет важную роль в выборе фитингов, так как правильно подобранные фитинги позволяют избежать натяжения рукава, использования слишком длинных рукавов, а также многокомпонентных резьбовых узлов.
		Следует также помнить, что рукава высокого и низкого давления не должны перекрещиваться или крепиться вместе, так как изменение длины может привести к износу наружных слоев рукавов. Нельзя изгибать рукава более чем в одной плоскости. Если рукав имеет изгиб в двух и более плоскостях, он должен быть разделён на отдельные сегменты, или каждый сегмент рукава должен быть закреплён только в одной плоскости.
		Правильное крепление (зажим/подвес) рукава необходимо, для того чтобы избежать контакта рукава с поверхностями, которые могут его повредить. Тем не менее, необходимо, чтобы рукав сохранял свои «гибкие свойства» и не ограничивать изменения длины под давлением.
		Обычно следует соблюдать осторожность, чтобы рукав не касался поверхностей, которые вызывают абразивный износ наружного слоя рукава (контакт рукава с предметами и другими рукавами). Однако, если условия применения не позволяют этого избежать, необходимо использовать рукав со стойким к износу наружным слоем или защитный рукав.

Рукава должны проходить на расстоянии от горячих предметов, т.к. высокая температура снижает ресурс рукава. При использовании в местах с нетипично высокой температурой необходимо использовать защитную теплоизоляцию.
